2022.02.14蝶番取付位置計算式の入力方法
![](https://www.geoprince.co.jp/archives/003/202112/bdb9655874959f7cf43bd2e8ecb06ba71802685957e28a1f0ddf2b3e6d8932a4.jpg)
設計支援ページには、蝶番の取付位置を計算できるページがあります!ページはこちら
使用方法をご紹介いたします。蝶番のご検討の際のご活用下さい。
【注意】
※ピボットヒンジ、長蝶番、樹脂・ダイカスト・真鍮製蝶番には対応していません。
※ネジ部強度については考慮していません。
①蝶番の品番を選択する
大分類→中分類と、順番に蝶番の品番を選択してください。
![](https://www.geoprince.co.jp/archives/003/202112/517d8e2a728bc53db7c6abe4d21576e0a4f2d09534c8f223c1fa9bbfca9dfb9b.jpg)

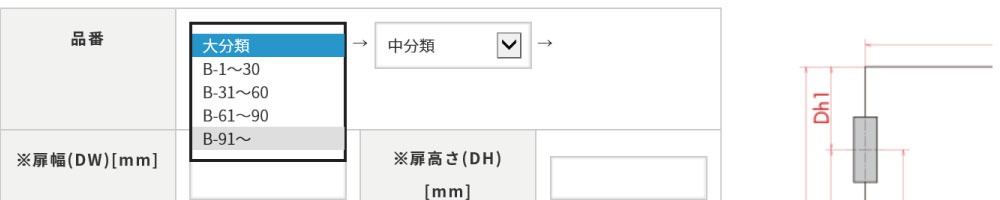

大分類を選択
![](https://www.geoprince.co.jp/archives/003/202112/abef57a4b6c28dce91daddf302ef981be459bb9e1f7c2b4afbeebd3e701205f6.jpg)

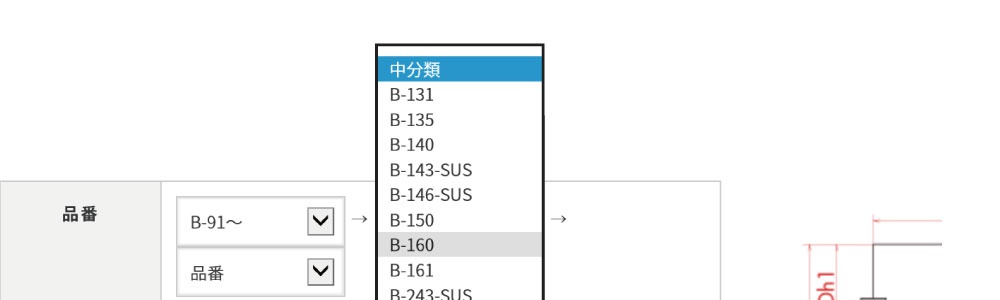

中分類を選択
![](https://www.geoprince.co.jp/archives/003/202112/50b4b811560f01e9d5e5db33f17bc6d4c622f2a374d1518a04cba58692d284cc.jpg)

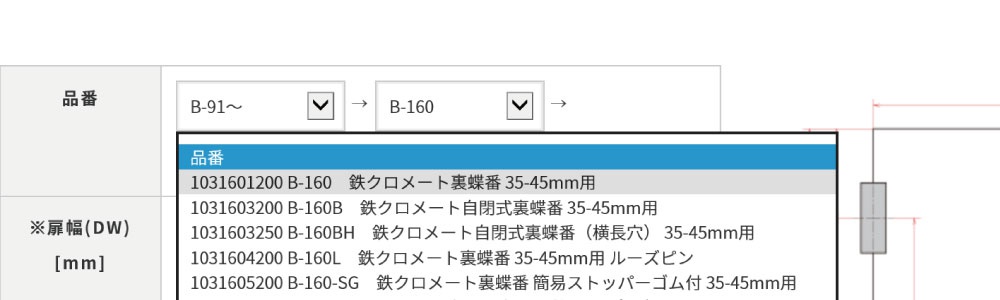

品番を選択
※例は、B-160を選択しています。

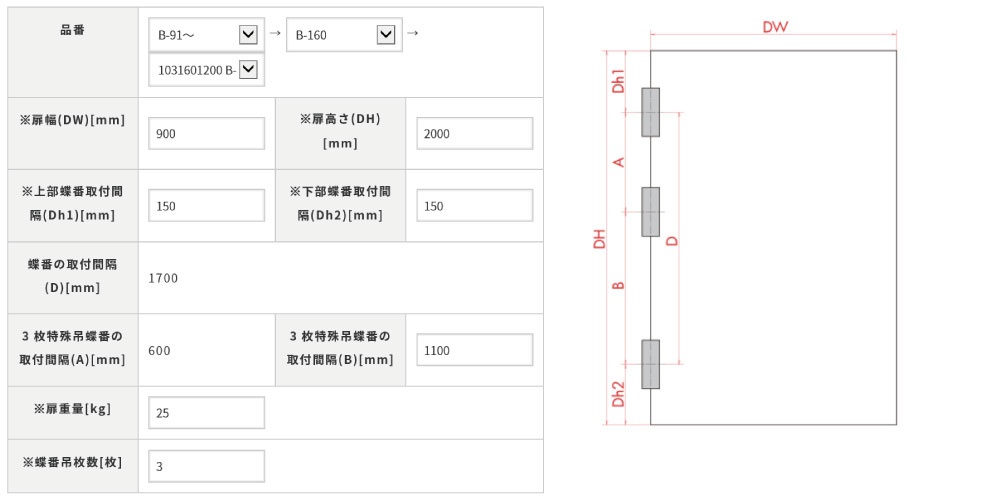

②『各寸法』『扉重量』『蝶番吊枚数』を入力
(※)は入力必須です。未入力の場合は、判定結果が「使用不可」と表示されます。
・蝶番の吊枚数に対しては 2 枚及び 3 枚吊までの対応としています。3 枚特殊吊蝶番の取付間隔 B は 1800mm までになります。
・上部蝶番取付間隔 Dh1 及び下部蝶番取付間隔 Dh2 は蝶番の長さ以上で入力してください。
・扉高さ(DH)は 3500mm までになります。
![](https://www.geoprince.co.jp/archives/003/202112/9e40395fa2d2482957aea267cd7e6501deb1a0a27ea4a057c203f01f414544d6.jpg)

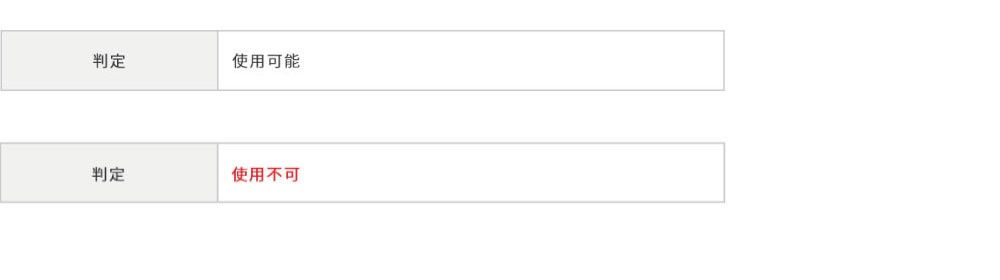

③判定結果の欄に結果が表示
使用可能か使用不可か判定結果が表示されます。
![](https://www.geoprince.co.jp/archives/003/202202/be462aa56834f4ca601a364e2d89b1795027b44338e10ed3fae1b0c302f50139.jpg)
