冷却ファンを選ぶ

選択後、下部お見積り・お問い合わせボタンを押し、見積り依頼やご要望などをご連絡下さい。
選択した商品がお問い合わせ入力フォームに反映されます。

高さ(H) 幅(W) [mm]
厚み(D) [mm]
定格電圧 [V]
回転速度 [rpm] ※ 1500~26000 までの範囲でご入力下さい。
～
最大風量 [m3/min] ※ 0.09~15 までの範囲でご入力下さい。
～
最大静圧 [Pa] ※ 11.5~1979 までの範囲でご入力下さい。
～
騒音 [dB-A] ※ 25.5~84 までの範囲でご入力下さい。
～
全選択
 品番 画像 図面 サイズ
[mm]		 厚み
[mm]		 定格電圧
[V]		 回転速度
[rpm]		 最大風量 [m3/min] 騒音
[dB-A]		 リード線 羽根数 重量 軸受タイプ 定格電流 定格電力 最大静圧 [P]
CFM m3/H m3/min mmH2O in H2O Pa
SA050410-L 図面画像へのリンク 図面画像へのリンク 40×40 10 5 4000 5.10 8.7 0.15 25.5 AWG#26 7 18 スリーブベアリング 0.05 0.25 1.39 0.05 13.6
SA050410-M 図面画像へのリンク 図面画像へのリンク 40×40 10 5 6000 8.10 13.7 0.23 30.7 AWG#26 7 18 スリーブベアリング 0.16 0.80 3.03 0.12 29.7
SA120310-L 図面画像へのリンク 図面画像へのリンク 30×30 10 12 7000 3.10 5.26 0.09 26.8 AWG#28 5 9 スリーブベアリング 0.06 0.72 2.25 0.09 22.1
SA120310-M 図面画像へのリンク 図面画像へのリンク 30×30 10 12 9000 4.01 6.81 0.11 32.0 AWG#28 5 9 スリーブベアリング 0.07 0.84 3.47 0.14 34.0
SA120310-H 図面画像へのリンク 図面画像へのリンク 30×30 10 12 11000 4.90 8.32 0.14 37.4 AWG#28 5 9 スリーブベアリング 0.09 1.08 5.04 0.20 49.4
SA120310-U 図面画像へのリンク 図面画像へのリンク 30×30 10 12 13000 5.77 9.80 0.16 41.3 AWG#28 5 9 スリーブベアリング 0.12 1.44 6.46 0.25 63.4
SA120310-S 図面画像へのリンク 図面画像へのリンク 30×30 10 12 15000 6.64 11.28 0.19 44.9 AWG#28 5 9 スリーブベアリング 0.16 1.92 8.40 0.33 82.4
SA120328-L 図面画像へのリンク 図面画像へのリンク 38×38 28 12 13000 13.50 23.0 0.38 50.8 AWG#26 5 47 ダブルベアリング 0.25 3.0 29.60 1.17 290.3
SA120328-M 図面画像へのリンク 図面画像へのリンク 38×38 28 12 16000 16.80 28.4 0.47 55.1 AWG#26 5 47 ダブルベアリング 0.35 4.2 44.40 1.75 435.4
SA120328-H 図面画像へのリンク 図面画像へのリンク 38×38 28 12 18000 18.90 32.1 0.54 57.3 AWG#26 5 47 ダブルベアリング 0.45 5.4 55.60 2.19 545.3
SA120328-U 図面画像へのリンク 図面画像へのリンク 38×38 28 12 20000 21.10 35.8 0.60 59.8 AWG#26 5 47 ダブルベアリング 0.60 7.2 68.00 2.68 666.9
SA120328-S 図面画像へのリンク 図面画像へのリンク 38×38 28 12 23000 24.20 41.0 0.68 62.5 AWG#26 5 47 ダブルベアリング 0.90 10.8 88.10 3.47 864.0
SA120410-L 図面画像へのリンク 図面画像へのリンク 40×40 10 12 4000 5.10 8.7 0.15 25.5 AWG#26 7 18 スリーブベアリング 0.02 0.24 1.39 0.05 13.6
SA120410-M 図面画像へのリンク 図面画像へのリンク 40×40 10 12 6000 8.10 13.7 0.23 30.7 AWG#26 7 18 スリーブベアリング 0.05 0.60 3.03 0.12 29.7
SA120410-H 図面画像へのリンク 図面画像へのリンク 40×40 10 12 7000 9.70 16.5 0.28 33.2 AWG#26 7 18 スリーブベアリング 0.12 1.44 4.10 0.16 40.2
SA120415-L 図面画像へのリンク 図面画像へのリンク 40×40 15 12 6000 7.80 13.3 0.22 29.2 AWG#26 7 24 ダブルベアリング 0.06 0.72 5.10 0.20 50.0
SA120415-M 図面画像へのリンク 図面画像へのリンク 40×40 15 12 8000 10.50 17.9 0.30 35.5 AWG#26 7 24 ダブルベアリング 0.10 1.20 9.03 0.36 88.6
SA120415-H 図面画像へのリンク 図面画像へのリンク 40×40 15 12 10000 13.30 22.6 0.38 40.1 AWG#26 7 24 ダブルベアリング 0.12 1.44 13.33 0.52 130.7
SA120415-U 図面画像へのリンク 図面画像へのリンク 40×40 15 12 12000 15.90 27.0 0.45 44.3 AWG#26 7 24 ダブルベアリング 0.21 2.52 18.55 0.73 181.9
SA120415-S 図面画像へのリンク 図面画像へのリンク 40×40 15 12 14000 18.60 31.6 0.53 47.7 AWG#26 7 24 ダブルベアリング 0.35 4.20 24.79 0.98 243.1
SA120420-L 図面画像へのリンク 図面画像へのリンク 40×40 20 12 8000 10.20 17.3 0.29 38.5 AWG#26 7 32 ダブルベアリング 0.12 1.44 9.35 0.37 91.7
SA120420-M 図面画像へのリンク 図面画像へのリンク 40×40 20 12 10000 13.30 22.5 0.38 43.4 AWG#26 7 32 ダブルベアリング 0.15 1.80 14.25 0.56 139.7
SA120420-H 図面画像へのリンク 図面画像へのリンク 40×40 20 12 12000 15.80 26.9 0.45 49.5 AWG#26 7 32 ダブルベアリング 0.24 2.88 19.38 0.76 190.1
SA120420-U 図面画像へのリンク 図面画像へのリンク 40×40 20 12 14000 18.60 31.6 0.53 52.9 AWG#26 7 32 ダブルベアリング 0.35 4.20 26.06 1.03 255.6
SA120420-S 図面画像へのリンク 図面画像へのリンク 40×40 20 12 16000 21.40 36.4 0.61 55.8 AWG#26 7 32 ダブルベアリング 0.52 6.24 34.17 1.35 335.1
SA120515-M 図面画像へのリンク 図面画像へのリンク 50×50 15 12 4800 13.50 22.9 0.38 29.8 AWG#26 7 24 ダブルベアリング 0.08 0.96 3.92 0.16 38.4
SA120515-H 図面画像へのリンク 図面画像へのリンク 50×50 15 12 5600 15.80 26.8 0.45 33.1 AWG#26 7 24 ダブルベアリング 0.12 1.44 5.33 0.21 52.3
SA120515-U 図面画像へのリンク 図面画像へのリンク 50×50 15 12 6400 18.00 30.6 0.51 36.0 AWG#26 7 24 ダブルベアリング 0.17 2.04 6.96 0.28 68.3
SA120515-S 図面画像へのリンク 図面画像へのリンク 50×50 15 12 7200 20.30 34.5 0.58 38.6 AWG#26 7 24 ダブルベアリング 0.25 3.00 8.81 0.35 86.4
SA120520-M 図面画像へのリンク 図面画像へのリンク 50×50 20 12 6000 17.39 29.53 0.49 34.1 AWG#26 9 40 ダブルベアリング 0.15 1.80 5.10 0.20 50.0
SA120520-H 図面画像へのリンク 図面画像へのリンク 50×50 20 12 7000 20.66 35.08 0.58 37.5 AWG#26 9 40 ダブルベアリング 0.20 2.40 7.06 0.28 69.2
SA120520-U 図面画像へのリンク 図面画像へのリンク 50×50 20 12 8000 23.63 40.12 0.67 41.3 AWG#26 9 40 ダブルベアリング 0.27 3.24 8.65 0.34 84.8
SA120520-S 図面画像へのリンク 図面画像へのリンク 50×50 20 12 9000 25.83 43.86 0.73 43.9 AWG#26 9 40 ダブルベアリング 0.33 3.96 11.05 0.44 108.4
SA120520-F 図面画像へのリンク 図面画像へのリンク 50×50 20 12 10000 28.92 49.11 0.82 46.4 AWG#26 9 40 ダブルベアリング 0.44 5.28 13.13 0.52 128.8
SA120615-L 図面画像へのリンク 図面画像へのリンク 60×60 15 12 3000 14.20 24.1 0.40 22.0 AWG#28 9 38 ダブルベアリング 0.05 0.60 2.30 0.09 22.6
SA120615-M 図面画像へのリンク 図面画像へのリンク 60×60 15 12 4000 18.70 31.8 0.53 29.7 AWG#28 9 38 ダブルベアリング 0.08 0.96 3.86 0.15 37.9
SA120615-H 図面画像へのリンク 図面画像へのリンク 60×60 15 12 5000 23.30 39.6 0.66 35.7 AWG#28 9 38 ダブルベアリング 0.14 1.68 6.11 0.24 59.9
SA120615-S 図面画像へのリンク 図面画像へのリンク 60×60 15 12 5500 25.90 44.0 0.73 37.9 AWG#28 9 38 ダブルベアリング 0.18 2.16 7.15 0.28 70.1
SA120638-S 図面画像へのリンク 図面画像へのリンク 60×60 38 12 10000 55.80 94.3 1.57 55.0 AWG#26 7 130 ダブルベアリング 0.90 10.8 32.50 1.28 318.7
SA120638-H 図面画像へのリンク 図面画像へのリンク 60×60 38 12 6000 33.50 56.6 0.94 43.9 AWG#26 7 130 ダブルベアリング 0.25 3.0 11.70 0.46 114.7
SA120638-M 図面画像へのリンク 図面画像へのリンク 60×60 38 12 4000 22.30 37.7 0.63 35.1 AWG#26 7 130 ダブルベアリング 0.16 1.9 5.19 0.20 50.9
SA120638-U 図面画像へのリンク 図面画像へのリンク 60×60 38 12 8000 44.60 75.4 1.26 50.2 AWG#26 7 130 ダブルベアリング 0.46 5.5 20.80 0.82 204.0
SA120676-S 図面画像へのリンク 図面画像へのリンク 60×60 76 12 21500/20700 84.70 143.8 2.40 80.8 AWG#24 5/4 260 ダブルベアリング 5.00 60.00 233.20 9.18 2287.0
SA120725-E 図面画像へのリンク 図面画像へのリンク 70×70 25 12 2800 23.70 40.2 0.67 28.4 AWG#24 7 70 ダブルベアリング 0.04 0.48 3.13 0.12 30.7
SA120725-L 図面画像へのリンク 図面画像へのリンク 70×70 25 12 3500 29.20 49.6 0.83 32.4 AWG#24 7 70 ダブルベアリング 0.07 0.84 4.57 0.18 44.8
SA120725-M 図面画像へのリンク 図面画像へのリンク 70×70 25 12 4200 35.60 60.4 1.01 35.8 AWG#24 7 70 ダブルベアリング 0.12 1.44 6.54 0.26 64.1
SA120725-H 図面画像へのリンク 図面画像へのリンク 70×70 25 12 4800 40.40 68.6 1.14 40.3 AWG#24 7 70 ダブルベアリング 0.17 2.04 8.13 0.32 79.7
SA120725-U 図面画像へのリンク 図面画像へのリンク 70×70 25 12 5500 46.90 79.6 1.33 42.5 AWG#24 7 70 ダブルベアリング 0.26 3.12 10.60 0.42 104.0
SA120725-S 図面画像へのリンク 図面画像へのリンク 70×70 25 12 6000 51.70 87.8 1.46 45.1 AWG#24 7 70 ダブルベアリング 0.33 3.96 12.34 0.49 121.0
SA120815-L 図面画像へのリンク 図面画像へのリンク 80×80 15 12 3000 32.10 54.4 0.91 31.2 AWG#26 9 80 ダブルベアリング 0.12 1.44 3.08 0.21 30.2
SA120815-M 図面画像へのリンク 図面画像へのリンク 80×80 15 12 3500 37.00 62.9 1.05 34.8 AWG#26 9 80 ダブルベアリング 0.16 1.92 3.60 0.14 35.3
SA120815-H 図面画像へのリンク 図面画像へのリンク 80×80 15 12 4000 42.12 71.5 1.19 37.7 AWG#26 9 80 ダブルベアリング 0.22 2.64 5.06 0.20 49.6
SA120815-U 図面画像へのリンク 図面画像へのリンク 80×80 15 12 4500 47.15 80.1 1.34 41.1 AWG#26 9 80 ダブルベアリング 0.30 3.60 6.08 0.24 59.6
SA120825-L 図面画像へのリンク 図面画像へのリンク 80×80 25 12 6000 66.10 112.2 1.87 50.4 AWG#24 5 98 ダブルベアリング 0.48 5.76 16.00 0.63 156.9
SA120825-M 図面画像へのリンク 図面画像へのリンク 80×80 25 12 7000 78.00 132.4 2.21 54.5 AWG#24 5 98 ダブルベアリング 0.64 7.68 21.22 0.84 208.1
SA120825-H 図面画像へのリンク 図面画像へのリンク 80×80 25 12 8000 89.80 152.4 2.54 57.5 AWG#24 5 98 ダブルベアリング 0.92 11.04 28.00 1.10 274.6
SA120825-U 図面画像へのリンク 図面画像へのリンク 80×80 25 12 9000 12.30 173.8 2.90 60.5 AWG#24 5 98 ダブルベアリング 1.35 16.20 31.45 1.24 308.4
SA120832-M 図面画像へのリンク 図面画像へのリンク 80×80 32 12 4000 56.40 95.8 1.60 42.8 AWG#24 7 125 ダブルベアリング 0.37 4.44 8.85 0.35 86.8
SA120832-H 図面画像へのリンク 図面画像へのリンク 80×80 32 12 5000 69.70 118.3 1.97 48.5 AWG#24 7 125 ダブルベアリング 0.61 7.32 13.04 0.51 127.9
SA120832-U 図面画像へのリンク 図面画像へのリンク 80×80 32 12 6000 83.80 142.3 2.37 53.3 AWG#24 7 125 ダブルベアリング 0.97 11.64 18.04 0.71 176.9
SA120832-S 図面画像へのリンク 図面画像へのリンク 80×80 32 12 7000 97.10 164.9 2.75 56.4 AWG#24 7 125 ダブルベアリング 1.40 16.8 23.70 0.93 232.4
SA120838-L 図面画像へのリンク 図面画像へのリンク 80×80 38 12 8000 98.36 167.0 2.78 55.2 AWG#24 7 125 ダブルベアリング 1.180 14.16 28.08 1.11 275.4
SA120838-M 図面画像へのリンク 図面画像へのリンク 80×80 38 12 9000 110.66 187.9 3.13 57.7 AWG#24 7 125 ダブルベアリング 1.680 20.16 35.54 1.40 348.5
SA120838-H 図面画像へのリンク 図面画像へのリンク 80×80 38 12 10000 122.96 208.8 3.48 60.0 AWG#24 7 125 ダブルベアリング 2.300 27.60 43.88 1.73 430.3
SA120838-U 図面画像へのリンク 図面画像へのリンク 80×80 38 12 11000 135.25 229.7 3.83 62.0 AWG#24 7 125 ダブルベアリング 3.000 36.00 53.09 2.09 520.7
SA120838-S 図面画像へのリンク 図面画像へのリンク 80×80 38 12 12000 147.55 250.5 4.18 64.0 AWG#24 7 125 ダブルベアリング 4.000 48.00 63.19 2.49 619.7
SA480886-S 図面画像へのリンク 図面画像へのリンク 80×80 86 48 18000/18000 209.00 354.8 5.91 89.0 AWG#22 5/4 488 ダブルベアリング 3.15 151.20 252.70 9.95 2478.2
SA120886-S 図面画像へのリンク 図面画像へのリンク 80×80 86 12 17000/17000 198.40 336.9 5.61 87.1 AWG#22 5/4 488 ダブルベアリング 12.40 148.80 235.50 9.27 2309.5
SA120925-L 図面画像へのリンク 図面画像へのリンク 92×92 25 12 3200 75.40 128.03 2.13 43.8 AWG#24 11 130 ダブルベアリング 0.34 4.08 6.57 0.26 64.4
SA120925-M 図面画像へのリンク 図面画像へのリンク 92×92 25 12 3700 85.10 144.50 2.41 47.7 AWG#24 11 130 ダブルベアリング 0.51 6.12 8.49 0.33 83.3
SA120925-H 図面画像へのリンク 図面画像へのリンク 92×92 25 12 4100 94.90 161.14 2.69 50.2 AWG#24 11 130 ダブルベアリング 0.73 8.76 1.17 0.40 11.5
SA120925-U 図面画像へのリンク 図面画像へのリンク 92×92 25 12 4500 103.10 175.06 2.92 52.0 AWG#24 11 130 ダブルベアリング 0.90 10.80 12.02 0.47 117.9
SA120925-S 図面画像へのリンク 図面画像へのリンク 92×92 25 12 5000 112.42 190.89 3.18 54.0 AWG#24 11 130 ダブルベアリング 1.10 13.20 14.29 0.56 140.1
SA120925-F 図面画像へのリンク 図面画像へのリンク 92×92 25 12 5500 125.36 212.86 3.55 57.0 AWG#24 11 130 ダブルベアリング 1.43 17.16 17.92 0.71 175.7
SA120938-X 図面画像へのリンク 図面画像へのリンク 92×92 38 12 3200 71.50 121.4 2.02 43.3 AWG#24 9 230 ダブルベアリング 0.32 3.84 9.28 0.37 91.0
SA120938-E 図面画像へのリンク 図面画像へのリンク 92×92 38 12 3800 83.50 141.8 2.36 47.7 AWG#24 9 230 ダブルベアリング 0.47 5.64 12.43 0.49 121.9
SA120938-L 図面画像へのリンク 図面画像へのリンク 92×92 38 12 4400 99.80 169.5 2.83 51.0 AWG#24 9 230 ダブルベアリング 0.67 8.04 16.99 0.67 166.6
SA120938-M 図面画像へのリンク 図面画像へのリンク 92×92 38 12 4800 109.60 186.0 3.10 54.6 AWG#24 9 230 ダブルベアリング 0.82 9.84 20.54 0.81 201.4
SA120938-H 図面画像へのリンク 図面画像へのリンク 92×92 38 12 6000 138.20 234.7 3.91 59.4 AWG#24 9 230 ダブルベアリング 1.50 18.00 30.98 1.22 303.8
SA120938-U 図面画像へのリンク 図面画像へのリンク 92×92 38 12 7000 159.60 271.0 4.52 63.3 AWG#24 9 230 ダブルベアリング 2.30 27.60 39.50 1.56 387.4
SA120938-S 図面画像へのリンク 図面画像へのリンク 92×92 38 12 8000 184.70 313.6 5.23 65.4 AWG#24 9 230 ダブルベアリング 3.60 43.20 54.00 2.13 529.6
SA240415-L 図面画像へのリンク 図面画像へのリンク 40×40 15 24 6000 7.80 13.3 0.22 29.2 AWG#26 7 24 ダブルベアリング 0.02 0.48 5.10 0.20 50.0
SA240415-M 図面画像へのリンク 図面画像へのリンク 40×40 15 24 8000 10.50 17.9 0.30 35.5 AWG#26 7 24 ダブルベアリング 0.04 0.96 9.03 0.36 88.6
SA240415-H 図面画像へのリンク 図面画像へのリンク 40×40 15 24 10000 13.30 22.6 0.38 40.1 AWG#26 7 24 ダブルベアリング 0.08 1.44 13.33 0.52 130.7
SA240415-U 図面画像へのリンク 図面画像へのリンク 40×40 15 24 12000 15.90 27.0 0.45 44.3 AWG#26 7 24 ダブルベアリング 0.17 2.40 18.55 0.73 181.9
SA240415-S 図面画像へのリンク 図面画像へのリンク 40×40 15 24 14000 18.60 31.6 0.53 47.7 AWG#26 7 24 ダブルベアリング 0.20 4.32 24.79 0.98 243.1
SA240420-L 図面画像へのリンク 図面画像へのリンク 40×40 20 24 8000 10.20 17.3 0.29 38.5 AWG#26 7 32 ダブルベアリング 0.05 1.20 9.35 0.37 91.7
SA240420-M 図面画像へのリンク 図面画像へのリンク 40×40 20 24 10000 13.30 22.5 0.38 43.4 AWG#26 7 32 ダブルベアリング 0.07 1.68 14.25 0.56 139.7
SA240420-H 図面画像へのリンク 図面画像へのリンク 40×40 20 24 12000 15.80 26.9 0.45 49.5 AWG#26 7 32 ダブルベアリング 0.12 2.88 19.38 0.76 190.1
SA240420-U 図面画像へのリンク 図面画像へのリンク 40×40 20 24 14000 18.60 31.6 0.53 52.9 AWG#26 7 32 ダブルベアリング 0.20 4.80 26.06 1.03 255.6
SA240420-S 図面画像へのリンク 図面画像へのリンク 40×40 20 24 16000 21.40 36.4 0.61 55.8 AWG#26 7 32 ダブルベアリング 0.29 6.96 34.17 1.35 335.1
SA240515-M 図面画像へのリンク 図面画像へのリンク 50×50 15 24 4800 13.50 22.9 0.38 29.8 AWG#26 7 24 ダブルベアリング 0.04 0.96 3.92 0.16 38.4
SA240515-H 図面画像へのリンク 図面画像へのリンク 50×50 15 24 5600 15.80 26.8 0.45 33.1 AWG#26 7 24 ダブルベアリング 0.06 1.44 5.33 0.21 52.3
SA240515-U 図面画像へのリンク 図面画像へのリンク 50×50 15 24 6400 18.00 30.6 0.51 36.0 AWG#26 7 24 ダブルベアリング 0.09 2.16 6.96 0.28 68.3
SA240515-S 図面画像へのリンク 図面画像へのリンク 50×50 15 24 7200 20.30 34.5 0.58 38.6 AWG#26 7 24 ダブルベアリング 0.13 3.12 8.81 0.35 86.4
SA240520-M 図面画像へのリンク 図面画像へのリンク 50×50 20 24 6000 17.39 29.53 0.49 34.1 AWG#26 9 40 ダブルベアリング 0.09 2.16 5.10 0.20 50.0
SA240520-H 図面画像へのリンク 図面画像へのリンク 50×50 20 24 7000 20.66 35.08 0.58 37.5 AWG#26 9 40 ダブルベアリング 0.13 3.12 7.06 0.28 69.2
SA240520-U 図面画像へのリンク 図面画像へのリンク 50×50 20 24 8000 23.63 40.12 0.67 41.3 AWG#26 9 40 ダブルベアリング 0.16 3.84 8.65 0.34 84.8
SA240520-S 図面画像へのリンク 図面画像へのリンク 50×50 20 24 9000 25.83 43.86 0.73 43.9 AWG#26 9 40 ダブルベアリング 0.19 4.56 11.05 0.44 108.4
SA240520-F 図面画像へのリンク 図面画像へのリンク 50×50 20 24 10000 28.92 49.11 0.82 46.4 AWG#26 9 40 ダブルベアリング 0.23 5.52 13.13 0.52 128.8
SA240638-M 図面画像へのリンク 図面画像へのリンク 60×60 38 24 4000 22.30 37.7 0.63 35.1 AWG#26 7 130 ダブルベアリング 0.12 2.9 5.19 0.20 50.9
SA240638-H 図面画像へのリンク 図面画像へのリンク 60×60 38 24 6000 33.50 56.6 0.94 43.9 AWG#26 7 130 ダブルベアリング 0.16 3.8 11.70 0.46 114.7
SA240638-U 図面画像へのリンク 図面画像へのリンク 60×60 38 24 8000 44.60 75.4 1.26 50.2 AWG#26 7 130 ダブルベアリング 0.26 6.2 20.80 0.82 204.0
SA240638-S 図面画像へのリンク 図面画像へのリンク 60×60 38 24 9000 50.20 84.8 1.41 52.9 AWG#26 7 130 ダブルベアリング 0.38 9.1 26.30 1.07 257.9
SA240725-E 図面画像へのリンク 図面画像へのリンク 70×70 25 24 2800 23.70 40.2 0.67 28.4 AWG#24 7 70 ダブルベアリング 0.02 0.48 3.13 0.12 30.7
SA240725-L 図面画像へのリンク 図面画像へのリンク 70×70 25 24 3500 29.20 49.6 0.83 32.4 AWG#24 7 70 ダブルベアリング 0.04 0.96 4.57 0.18 44.8
SA240725-M 図面画像へのリンク 図面画像へのリンク 70×70 25 24 4200 35.60 60.4 1.01 35.8 AWG#24 7 70 ダブルベアリング 0.06 1.44 6.54 0.26 64.1
SA240725-H 図面画像へのリンク 図面画像へのリンク 70×70 25 24 4800 40.40 68.6 1.14 40.3 AWG#24 7 70 ダブルベアリング 0.10 2.40 8.13 0.32 79.7
SA240725-U 図面画像へのリンク 図面画像へのリンク 70×70 25 24 5500 46.90 79.6 1.33 42.5 AWG#24 7 70 ダブルベアリング 0.14 3.36 10.60 0.42 104.0
SA240725-S 図面画像へのリンク 図面画像へのリンク 70×70 25 24 6000 51.70 87.8 1.46 45.1 AWG#24 7 70 ダブルベアリング 0.18 4.32 12.34 0.49 121.0
SA240815-L 図面画像へのリンク 図面画像へのリンク 80×80 15 24 3000 32.06 54.4 0.91 31.2 AWG#26 9 80 ダブルベアリング 0.06 1.44 3.08 0.21 30.2
SA240815-M 図面画像へのリンク 図面画像へのリンク 80×80 15 24 3500 37.03 62.9 1.05 34.8 AWG#26 9 80 ダブルベアリング 0.08 1.92 3.60 0.14 35.3
SA240815-H 図面画像へのリンク 図面画像へのリンク 80×80 15 24 4000 42.12 71.5 1.19 37.7 AWG#26 9 80 ダブルベアリング 0.11 2.64 5.06 0.20 49.6
SA240815-U 図面画像へのリンク 図面画像へのリンク 80×80 15 24 4500 47.15 80.1 1.34 41.1 AWG#26 9 80 ダブルベアリング 0.15 3.60 6.08 0.24 59.6
SA240825-L 図面画像へのリンク 図面画像へのリンク 80×80 25 24 6000 66.10 112.2 1.87 50.4 AWG#24 5 98 ダブルベアリング 0.21 5.04 16.00 0.63 156.9
SA240825-M 図面画像へのリンク 図面画像へのリンク 80×80 25 24 7000 78.00 132.4 2.21 54.5 AWG#24 5 98 ダブルベアリング 0.32 7.68 21.22 0.84 208.1
SA240825-H 図面画像へのリンク 図面画像へのリンク 80×80 25 24 8000 89.80 152.4 2.54 57.5 AWG#24 5 98 ダブルベアリング 0.46 11.04 28.00 1.10 274.6
SA240825-U 図面画像へのリンク 図面画像へのリンク 80×80 25 24 9000 102.30 173.8 2.90 60.5 AWG#24 5 98 ダブルベアリング 0.68 16.32 31.45 1.24 308.4
SA240832-M 図面画像へのリンク 図面画像へのリンク 80×80 32 24 4000 56.40 95.8 1.60 42.8 AWG#24 7 125 ダブルベアリング 0.15 3.60 8.85 0.35 86.8
SA240832-H 図面画像へのリンク 図面画像へのリンク 80×80 32 24 5000 69.70 118.3 1.97 48.5 AWG#24 7 125 ダブルベアリング 0.25 6.00 13.04 0.51 127.9
SA240832-U 図面画像へのリンク 図面画像へのリンク 80×80 32 24 6000 83.80 142.3 2.37 53.3 AWG#24 7 125 ダブルベアリング 0.38 9.12 18.04 0.71 176.9
SA240832-S 図面画像へのリンク 図面画像へのリンク 80×80 32 24 7000 97.10 164.9 2.75 56.4 AWG#24 7 125 ダブルベアリング 0.59 14.16 23.70 0.93 232.4
SA240838-L 図面画像へのリンク 図面画像へのリンク 80×80 38 24 8000 98.36 167.0 2.78 55.2 AWG#24 7 125 ダブルベアリング 0.590 14.16 28.08 1.11 275.4
SA240838-M 図面画像へのリンク 図面画像へのリンク 80×80 38 24 9000 110.66 187.9 3.13 57.7 AWG#24 7 125 ダブルベアリング 0.840 20.16 35.54 1.40 348.5
SA240838-H 図面画像へのリンク 図面画像へのリンク 80×80 38 24 10000 122.96 208.8 3.48 60.0 AWG#24 7 125 ダブルベアリング 1.150 27.60 43.88 1.73 430.3
SA240838-U 図面画像へのリンク 図面画像へのリンク 80×80 38 24 11000 135.25 229.7 3.83 62.0 AWG#24 7 125 ダブルベアリング 1.500 36.00 53.09 2.09 520.7
SA240925-L 図面画像へのリンク 図面画像へのリンク 92×92 25 24 3200 75.40 128.03 2.13 43.8 AWG#24 11 130 ダブルベアリング 0.18 4.32 6.57 0.26 64.4
SA240925-M 図面画像へのリンク 図面画像へのリンク 92×92 25 24 3700 85.10 144.50 2.41 47.7 AWG#24 11 130 ダブルベアリング 0.26 6.24 8.49 0.33 83.3
SA240925-H 図面画像へのリンク 図面画像へのリンク 92×92 25 24 4100 94.90 161.14 2.69 50.2 AWG#24 11 130 ダブルベアリング 0.36 8.64 1.17 0.40 11.5
SA240925-U 図面画像へのリンク 図面画像へのリンク 92×92 25 24 4500 103.10 175.06 2.92 52.0 AWG#24 11 130 ダブルベアリング 0.40 9.60 12.02 0.47 117.9
SA240925-S 図面画像へのリンク 図面画像へのリンク 92×92 25 24 5000 112.42 190.89 3.18 54.0 AWG#24 11 130 ダブルベアリング 0.53 12.72 14.29 0.56 140.1
SA240925-F 図面画像へのリンク 図面画像へのリンク 92×92 25 24 5500 125.36 212.86 3.55 57.0 AWG#24 11 130 ダブルベアリング 0.70 16.80 17.92 0.71 175.7
SA240932-L 図面画像へのリンク 図面画像へのリンク 92×92 32 24 3000 58.40 99.2 1.65 36.5 AWG#24 7 145 ダブルベアリング 0.10 2.40 5.58 0.22 54.7
SA240932-M 図面画像へのリンク 図面画像へのリンク 92×92 32 24 4000 79.20 134.6 2.24 47.0 AWG#24 7 145 ダブルベアリング 0.18 4.32 9.42 0.37 92.4
SA240932-H 図面画像へのリンク 図面画像へのリンク 92×92 32 24 5500 109.20 815.6 13.59 54.0 AWG#24 7 145 ダブルベアリング 0.35 8.40 16.50 0.65 161.8
SA240938-X 図面画像へのリンク 図面画像へのリンク 92×92 38 24 3200 71.50 121.4 2.02 43.3 AWG#24 9 230 ダブルベアリング 0.16 3.84 9.28 0.37 91.0
SA240938-E 図面画像へのリンク 図面画像へのリンク 92×92 38 24 3800 83.50 141.8 2.36 47.7 AWG#24 9 230 ダブルベアリング 0.23 5.52 12.43 0.49 121.9
SA240938-L 図面画像へのリンク 図面画像へのリンク 92×92 38 24 4400 99.80 169.5 2.83 51.0 AWG#24 9 230 ダブルベアリング 0.34 8.16 16.99 0.67 166.6
SA240938-M 図面画像へのリンク 図面画像へのリンク 92×92 38 24 4800 109.60 186.0 3.10 54.6 AWG#24 9 230 ダブルベアリング 0.42 10.08 20.54 0.81 201.4
SA240938-H 図面画像へのリンク 図面画像へのリンク 92×92 38 24 6000 138.20 234.7 3.91 59.4 AWG#24 9 230 ダブルベアリング 0.76 18.24 30.98 1.22 303.8
SA240938-U 図面画像へのリンク 図面画像へのリンク 92×92 38 24 7000 159.60 271.0 4.52 63.3 AWG#24 9 230 ダブルベアリング 1.20 28.80 39.50 1.56 387.4
SA240938-S 図面画像へのリンク 図面画像へのリンク 92×92 38 24 8000 184.70 313.6 5.23 65.4 AWG#24 9 230 ダブルベアリング 1.80 43.20 54.00 2.13 529.6
SA480725-E 図面画像へのリンク 図面画像へのリンク 70×70 25 48 2800 23.70 40.2 0.67 28.4 AWG#24 7 70 ダブルベアリング 0.02 0.96 3.13 0.12 30.7
SA480725-L 図面画像へのリンク 図面画像へのリンク 70×70 25 48 3500 29.20 49.6 0.83 32.4 AWG#24 7 70 ダブルベアリング 0.03 1.44 4.57 0.18 44.8
SA480725-M 図面画像へのリンク 図面画像へのリンク 70×70 25 48 4200 35.60 60.4 1.01 35.8 AWG#24 7 70 ダブルベアリング 0.04 1.92 6.54 0.26 64.1
SA480725-H 図面画像へのリンク 図面画像へのリンク 70×70 25 48 4800 40.40 68.6 1.14 40.3 AWG#24 7 70 ダブルベアリング 0.06 2.88 8.13 0.32 79.7
SA480725-U 図面画像へのリンク 図面画像へのリンク 70×70 25 48 5500 46.90 79.6 1.33 42.5 AWG#24 7 70 ダブルベアリング 0.08 3.84 10.60 0.42 104.0
SA480725-S 図面画像へのリンク 図面画像へのリンク 70×70 25 48 6000 51.70 87.8 1.46 45.1 AWG#24 7 70 ダブルベアリング 0.10 4.80 12.34 0.49 121.0
SA480825-L 図面画像へのリンク 図面画像へのリンク 80×80 25 48 6000 66.10 112.2 1.87 50.4 AWG#24 5 98 ダブルベアリング 0.12 5.76 16.00 0.63 156.9
SA480825-M 図面画像へのリンク 図面画像へのリンク 80×80 25 48 7000 78.00 132.4 2.21 54.5 AWG#24 5 98 ダブルベアリング 0.17 8.16 21.22 0.84 208.1
SA480825-H 図面画像へのリンク 図面画像へのリンク 80×80 25 48 8000 89.80 152.4 2.54 57.5 AWG#24 5 98 ダブルベアリング 0.24 11.52 28.00 1.10 274.6
SA480825-U 図面画像へのリンク 図面画像へのリンク 80×80 25 48 9000 102.30 173.7 2.90 60.5 AWG#24 5 98 ダブルベアリング 0.33 15.84 31.45 1.24 308.4
SA480832-M 図面画像へのリンク 図面画像へのリンク 80×80 32 48 4000 56.40 95.8 1.60 42.8 AWG#24 7 125 ダブルベアリング 0.10 4.80 8.85 0.35 86.8
SA480832-H 図面画像へのリンク 図面画像へのリンク 80×80 32 48 5000 69.70 118.3 1.97 48.5 AWG#24 7 125 ダブルベアリング 0.14 6.72 13.04 0.51 127.9
SA480832-U 図面画像へのリンク 図面画像へのリンク 80×80 32 48 6000 83.80 142.3 2.37 53.3 AWG#24 7 125 ダブルベアリング 0.21 10.08 18.04 0.71 176.9
SA480832-S 図面画像へのリンク 図面画像へのリンク 80×80 32 48 7000 97.10 164.9 2.75 56.4 AWG#24 7 125 ダブルベアリング 0.32 15.36 23.70 0.93 232.4
SA480838-L 図面画像へのリンク 図面画像へのリンク 80×80 38 48 8000 98.36 167.0 2.78 55.2 AWG#24 7 125 ダブルベアリング 0.295 14.16 28.08 1.11 275.4
SA480838-M 図面画像へのリンク 図面画像へのリンク 80×80 38 48 9000 110.66 187.9 3.13 57.7 AWG#24 7 125 ダブルベアリング 0.420 20.16 35.54 1.40 348.5
SA480838-H 図面画像へのリンク 図面画像へのリンク 80×80 38 48 10000 122.96 208.8 3.48 60.0 AWG#24 7 125 ダブルベアリング 0.575 27.60 43.88 1.73 430.3
SA480925-L 図面画像へのリンク 図面画像へのリンク 92×92 25 48 3200 75.40 128.03 2.13 43.8 AWG#24 11 130 ダブルベアリング 0.10 4.80 6.57 0.26 64.4
SA480925-M 図面画像へのリンク 図面画像へのリンク 92×92 25 48 3700 85.10 144.50 2.41 47.7 AWG#24 11 130 ダブルベアリング 0.17 8.16 8.49 0.33 83.3
SA480925-H 図面画像へのリンク 図面画像へのリンク 92×92 25 48 4100 94.90 161.14 2.69 50.2 AWG#24 11 130 ダブルベアリング 0.19 9.12 1.17 0.40 11.5
SA480925-U 図面画像へのリンク 図面画像へのリンク 92×92 25 48 4500 103.10 175.06 2.92 52.0 AWG#24 11 130 ダブルベアリング 0.23 11.04 12.02 0.47 117.9
SA480925-S 図面画像へのリンク 図面画像へのリンク 92×92 25 48 5000 112.42 190.89 3.18 54.0 AWG#24 11 130 ダブルベアリング 0.28 13.44 14.29 0.56 140.1
SA480925-F 図面画像へのリンク 図面画像へのリンク 92×92 25 48 5500 125.36 212.86 3.55 57.0 AWG#24 11 130 ダブルベアリング 0.37 17.76 17.92 0.71 175.7
SA480938-X 図面画像へのリンク 図面画像へのリンク 92×92 38 48 3200 71.50 121.4 2.02 43.3 AWG#24 9 230 ダブルベアリング 0.10 4.80 9.28 0.37 91.0
SA480938-E 図面画像へのリンク 図面画像へのリンク 92×92 38 48 3800 83.50 141.8 2.36 47.7 AWG#24 9 230 ダブルベアリング 0.13 6.24 12.43 0.49 121.9
SA480938-L 図面画像へのリンク 図面画像へのリンク 92×92 38 48 4400 99.80 169.5 2.83 51.0 AWG#24 9 230 ダブルベアリング 0.16 7.68 16.99 0.67 166.6
SA480938-M 図面画像へのリンク 図面画像へのリンク 92×92 38 48 4800 109.60 186.0 3.10 54.6 AWG#24 9 230 ダブルベアリング 0.21 10.08 20.54 0.81 201.4
SA480938-H 図面画像へのリンク 図面画像へのリンク 92×92 38 48 6000 138.20 234.7 3.91 59.4 AWG#24 9 230 ダブルベアリング 0.40 19.20 30.98 1.22 303.8
SA480938-U 図面画像へのリンク 図面画像へのリンク 92×92 38 48 7000 159.60 271.0 4.52 63.3 AWG#24 9 230 ダブルベアリング 0.58 27.84 39.50 1.56 387.4

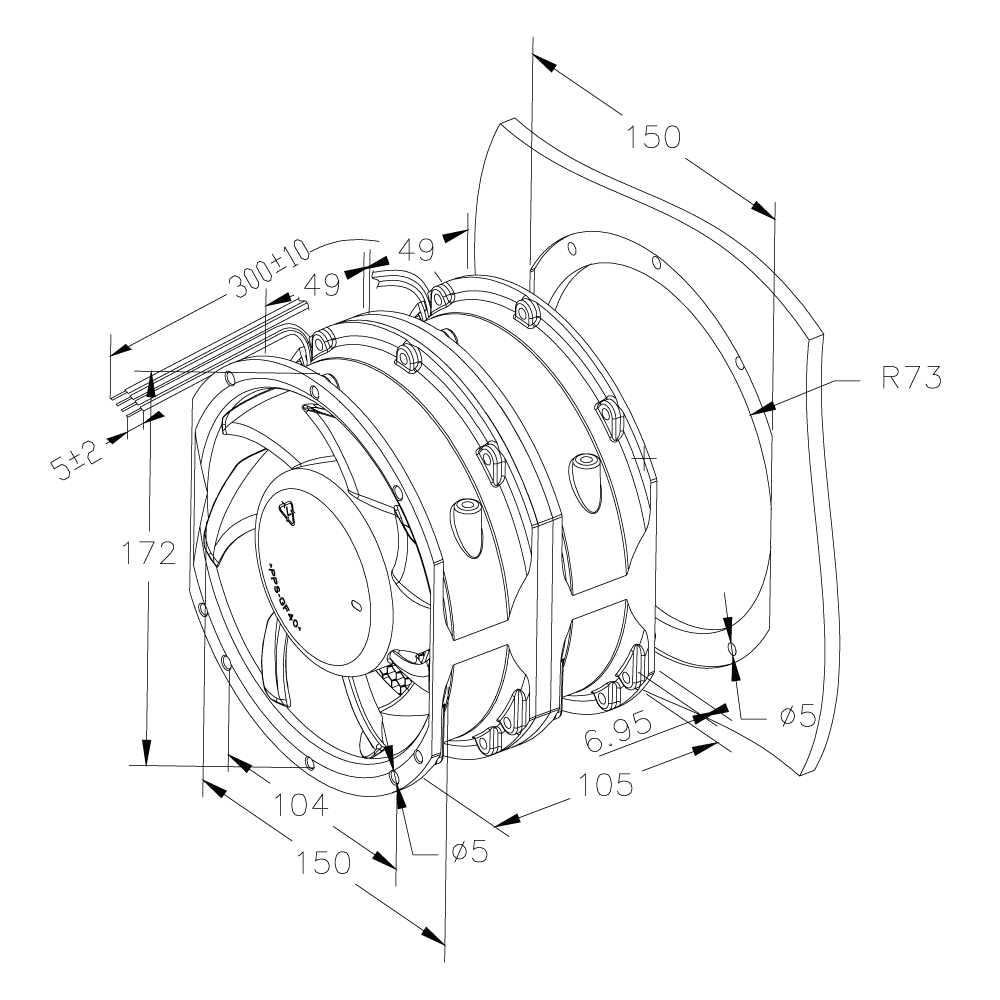

SA4817A0-M 図面画像へのリンク 図面画像へのリンク 150×172 102 48 5000 415.30 705.2 11.75 76.0 AWG#22 7 1800 ダブルベアリング 2.5 120.0 70.70 20.78 693.4
SA4817A0-H 図面画像へのリンク 図面画像へのリンク 150×172 102 48 6000 498.40 846.3 14.10 79.9 AWG#22 7 1800 ダブルベアリング 4.0 192.0 101.90 4.01 999.3
SA4817A0-U 図面画像へのリンク 図面画像へのリンク 150×172 102 48 6500 540.00 916.9 15.28 81.6 AWG#22 7 1800 ダブルベアリング 5.0 240.0 119.50 4.70 1171.9
SA4817A0-S 図面画像へのリンク 図面画像へのリンク 150×172 102 48 7000 581.50 987.4 16.46 83.2 AWG#22 7 1800 ダブルベアリング 6.3 302.4 138.60 5.46 1359.3
SA4817A0-G 図面画像へのリンク 図面画像へのリンク 150×172 102 48 7300 631.30 1072.0 17.87 85.0 AWG#22 7 1800 ダブルベアリング 8.0 384.0 163.40 6.43 1602.5
SA482053-H 図面画像へのリンク 図面画像へのリンク 200×200 53 48 5000 516.50 877.0 14.62 67.3 AWG#16 5 1380 ダブルベアリング 1.2 57.6 58.00 2.28 568.8
SA482053-U 図面画像へのリンク 図面画像へのリンク 200×200 53 48 6000 619.80 1052.4 17.54 71.3 AWG#16 5 1380 ダブルベアリング 2.1 100.8 83.50 3.29 818.9
SA482053-S 図面画像へのリンク 図面画像へのリンク 200×200 53 48 7000 723.10 1227.8 20.46 74.6 AWG#16 5 1380 ダブルベアリング 3.3 158.4 113.70 4.47 1115.1
SA482070-H 図面画像へのリンク 図面画像へのリンク 200×200 70 48 5000 722.60 1227.0 20.45 71.3 AWG#12 7 2540 ダブルベアリング 3.5 168.0 60.80 2.39 596.3
SA482070-U 図面画像へのリンク 図面画像へのリンク 200×200 70 48 6500 854.00 1450.1 24.17 74.9 AWG#12 7 2540 ダブルベアリング 5.8 278.4 84.90 3.34 832.6
SA482070-S 図面画像へのリンク 図面画像へのリンク 200×200 70 48 7500 985.40 1673.2 27.89 78.0 AWG#12 7 2540 ダブルベアリング 9.0 432.0 113.10 4.45 1109.2
SB120420-L 図面画像へのリンク 図面画像へのリンク 40×40 20 12 8000 8.70 14.8 0.25 32.9 AWG#26 5 30 ダブルベアリング 0.10 1.20 8.42 0.33 82.6
SB120420-M 図面画像へのリンク 図面画像へのリンク 40×40 20 12 10000 10.80 18.4 0.31 37.6 AWG#26 5 30 ダブルベアリング 1.12 1.44 12.23 0.48 119.9
SB120420-H 図面画像へのリンク 図面画像へのリンク 40×40 20 12 12000 13.30 22.6 0.38 44.5 AWG#26 5 30 ダブルベアリング 0.18 2.16 17.28 0.68 169.5
SB120456-H 図面画像へのリンク 図面画像へのリンク 40×40 56 12 26000 35.70 60.6 1.01 71.6 AWG#28 5/4 98 ダブルベアリング 2.33 27.96 116.07 4.57 1138.3
SB120825-L 図面画像へのリンク 図面画像へのリンク 80×80 25 12 3000 38.70 65.7 1.10 36.2 AWG#24 7 90 ダブルベアリング 0.10 1.20 4.74 0.19 46.5
SB120825-M 図面画像へのリンク 図面画像へのリンク 80×80 25 12 3500 45.80 77.8 1.30 37.4 AWG#24 7 90 ダブルベアリング 0.16 1.92 6.36 0.25 62.4
SB120825-H 図面画像へのリンク 図面画像へのリンク 80×80 25 12 4000 52.50 89.1 1.48 41.0 AWG#24 7 90 ダブルベアリング 0.24 2.88 8.27 0.33 81.1
SB120825-U 図面画像へのリンク 図面画像へのリンク 80×80 25 12 4500 59.30 100.6 1.68 44.6 AWG#24 7 90 ダブルベアリング 0.34 4.08 10.31 0.41 101.1
SB120838-E 図面画像へのリンク 図面画像へのリンク 80×80 38 12 3500 45.50 77.2 1.29 38.6 AWG#26 7 160 ダブルベアリング 0.15 1.80 7.31 0.29 71.7
SB120838-L 図面画像へのリンク 図面画像へのリンク 80×80 38 12 4500 58.20 98.8 1.65 46.5 AWG#26 7 160 ダブルベアリング 0.28 3.36 11.42 0.45 112.0
SB120838-M 図面画像へのリンク 図面画像へのリンク 80×80 38 12 5500 71.90 122.1 2.03 50.0 AWG#26 7 160 ダブルベアリング 0.50 6.00 16.38 0.64 160.6
SB120838-H 図面画像へのリンク 図面画像へのリンク 80×80 38 12 6500 85.10 144.6 2.41 53.6 AWG#26 7 160 ダブルベアリング 0.81 9.72 21.85 0.86 214.3
SB120838-U 図面画像へのリンク 図面画像へのリンク 80×80 38 12 7500 99.70 169.2 2.82 55.8 AWG#26 7 160 ダブルベアリング 1.25 15.00 28.92 1.14 283.6
SB120838-S 図面画像へのリンク 図面画像へのリンク 80×80 38 12 8500 113.30 192.4 3.21 57.9 AWG#26 7 160 ダブルベアリング 1.80 21.60 37.34 1.47 366.2
SB240420-L 図面画像へのリンク 図面画像へのリンク 40×40 20 24 8000 8.70 14.8 0.25 32.9 AWG#26 5 30 ダブルベアリング 0.05 1.20 8.42 0.33 82.6
SB240420-M 図面画像へのリンク 図面画像へのリンク 40×40 20 24 10000 10.80 18.4 0.31 37.6 AWG#26 5 30 ダブルベアリング 0.07 1.68 12.23 0.48 119.9
SB240420-H 図面画像へのリンク 図面画像へのリンク 40×40 20 24 12000 13.30 22.6 0.38 44.5 AWG#26 5 30 ダブルベアリング 0.10 2.40 17.28 0.68 169.5
SB240825-L 図面画像へのリンク 図面画像へのリンク 80×80 25 24 3000 38.70 65.7 1.10 36.2 AWG#24 7 90 ダブルベアリング 0.05 1.20 4.74 0.19 46.5
SB240825-M 図面画像へのリンク 図面画像へのリンク 80×80 25 24 3500 45.80 77.8 1.30 37.4 AWG#24 7 90 ダブルベアリング 0.08 1.92 6.36 0.25 62.4
SB240825-H 図面画像へのリンク 図面画像へのリンク 80×80 25 24 4000 52.50 89.1 1.48 41.0 AWG#24 7 90 ダブルベアリング 0.12 2.88 8.27 0.33 81.1
SB240825-U 図面画像へのリンク 図面画像へのリンク 80×80 25 24 4500 59.30 100.6 1.68 44.6 AWG#24 7 90 ダブルベアリング 0.18 4.32 10.31 0.41 101.1
SB240838-E 図面画像へのリンク 図面画像へのリンク 80×80 38 24 3500 45.50 77.2 1.29 38.6 AWG#26 7 160 ダブルベアリング 0.07 1.68 7.31 0.29 71.7
SB240838-L 図面画像へのリンク 図面画像へのリンク 80×80 38 24 4500 58.20 98.8 1.65 46.5 AWG#26 7 160 ダブルベアリング 0.15 3.60 11.42 0.45 112.0
SB240838-M 図面画像へのリンク 図面画像へのリンク 80×80 38 24 5500 71.90 122.1 2.03 50.0 AWG#26 7 160 ダブルベアリング 0.27 6.48 16.38 0.64 160.6
SB240838-H 図面画像へのリンク 図面画像へのリンク 80×80 38 24 6500 85.10 144.6 2.41 53.6 AWG#26 7 160 ダブルベアリング 0.45 10.80 21.85 0.86 214.3
SB240838-U 図面画像へのリンク 図面画像へのリンク 80×80 38 24 7500 99.70 169.2 2.82 55.8 AWG#26 7 160 ダブルベアリング 0.68 16.32 28.92 1.14 283.6
SB240838-S 図面画像へのリンク 図面画像へのリンク 80×80 38 24 8500 113.30 192.4 3.21 57.9 AWG#26 7 160 ダブルベアリング 0.99 23.76 37.34 1.47 366.2
SB480825-L 図面画像へのリンク 図面画像へのリンク 80×80 25 48 3000 38.70 65.7 1.10 36.2 AWG#24 7 90 ダブルベアリング 0.03 1.44 4.74 0.19 46.5
SB480825-M 図面画像へのリンク 図面画像へのリンク 80×80 25 48 3500 45.80 77.8 1.30 37.4 AWG#24 7 90 ダブルベアリング 0.05 2.40 6.36 0.25 62.4
SB480825-H 図面画像へのリンク 図面画像へのリンク 80×80 25 48 4000 52.50 89.1 1.48 41.0 AWG#24 7 90 ダブルベアリング 0.07 3.36 8.27 0.33 81.1
SB480825-U 図面画像へのリンク 図面画像へのリンク 80×80 25 48 4500 59.30 100.6 1.68 44.6 AWG#24 7 90 ダブルベアリング 0.10 4.80 10.31 0.41 101.1
SB480838-E 図面画像へのリンク 図面画像へのリンク 80×80 38 48 3500 45.50 77.2 1.29 38.6 AWG#26 7 160 ダブルベアリング 0.06 2.88 7.31 0.29 71.7
SB480838-L 図面画像へのリンク 図面画像へのリンク 80×80 38 48 4500 58.20 98.8 1.65 46.5 AWG#26 7 160 ダブルベアリング 0.08 3.84 11.42 0.45 112.0
SB480838-M 図面画像へのリンク 図面画像へのリンク 80×80 38 48 5500 71.90 122.1 2.03 50.0 AWG#26 7 160 ダブルベアリング 0.14 6.72 16.38 0.64 160.6
SB480838-H 図面画像へのリンク 図面画像へのリンク 80×80 38 48 6500 85.10 144.6 2.41 53.6 AWG#26 7 160 ダブルベアリング 0.23 11.04 21.85 0.86 214.3
SB480838-U 図面画像へのリンク 図面画像へのリンク 80×80 38 48 7500 99.70 169.2 2.82 55.8 AWG#26 7 160 ダブルベアリング 0.34 16.30 28.92 1.14 283.6
SB480838-S 図面画像へのリンク 図面画像へのリンク 80×80 38 48 8500 113.30 192.4 3.21 57.9 AWG#26 7 160 ダブルベアリング 0.45 21.60 37.34 1.47 366.2
SC120456-H 図面画像へのリンク 図面画像へのリンク 40×40 56 12 23000/20000 29.20 49.7 0.83 69.1 AWG#28 5/4 98 ダブルベアリング 1.44 17.30 132.50 5.21 1299.4
SC120456-U 図面画像へのリンク 図面画像へのリンク 40×40 56 12 27500/24000 34.20 58.0 0.97 72.1 AWG#28 5/4 98 ダブルベアリング 2.88 34.60 188.10 7.40 1844.7
SC120456-S 図面画像へのリンク 図面画像へのリンク 40×40 56 12 32000/28000 41.90 71.2 1.19 76.0 AWG#28 5/4 98 ダブルベアリング 3.84 46.10 257.90 10.20 2529.2
SC120825-L 図面画像へのリンク 図面画像へのリンク 80×80 25 12 3500 44.40 75.4 1.26 38.1 AWG#26 7 80 ダブルベアリング 0.18 2.16 6.04 0.24 59.2
SC120825-M 図面画像へのリンク 図面画像へのリンク 80×80 25 12 4500 56.50 95.9 1.60 43.0 AWG#26 7 80 ダブルベアリング 0.28 3.36 9.36 0.37 91.8
SC120825-H 図面画像へのリンク 図面画像へのリンク 80×80 25 12 5500 69.10 117.4 1.96 47.9 AWG#26 7 80 ダブルベアリング 0.45 5.40 13.33 0.52 130.7
SC120825-U 図面画像へのリンク 図面画像へのリンク 80×80 25 12 6500 82.10 139.3 2.32 52.4 AWG#26 7 80 ダブルベアリング 0.65 7.80 17.90 0.70 175.5
SC120838-H 図面画像へのリンク 図面画像へのリンク 80×80 38 12 12000 96.40 163.7 2.73 63.9 AWG#22 5 250 ダブルベアリング 1.3 15.6 94.00 3.70 921.9
SC120838-U 図面画像へのリンク 図面画像へのリンク 80×80 38 12 15000 120.40 204.4 3.41 68.7 AWG#22 5 250 ダブルベアリング 2.3 27.6 145.40 5.72 1425.9
SC120838-S 図面画像へのリンク 図面画像へのリンク 80×80 38 12 18500 138.60 235.3 3.92 73.3 AWG#22 5 250 ダブルベアリング 4.0 48.0 159.40 6.28 1563.2
SC120838-F 図面画像へのリンク 図面画像へのリンク 80×80 38 12 20000 154.90 263.0 4.38 75.0 AWG#22 5 250 ダブルベアリング 4.8 57.6 183.80 7.24 1802.5
SC120938-M 図面画像へのリンク 図面画像へのリンク 92×92 38 12 8000 112.50 191.0 3.18 59.7 AWG#24 5 230 ダブルベアリング 0.85 10.2 32.70 1.29 320.7
SC120938-H 図面画像へのリンク 図面画像へのリンク 92×92 38 12 10000 140.70 238.9 3.98 64.5 AWG#24 5 230 ダブルベアリング 1.65 19.8 51.10 2.01 501.1
SC120938-U 図面画像へのリンク 図面画像へのリンク 92×92 38 12 12000 168.80 286.6 4.78 68.5 AWG#24 5 230 ダブルベアリング 2.80 33.6 73.60 2.90 721.8
SC121225-L 図面画像へのリンク 図面画像へのリンク 120×120 25 12 3000 93.30 158.4 2.64 42.0 AWG#24 7 190 ダブルベアリング 0.30 3.60 7.76 0.31 76.1
SC121225-M 図面画像へのリンク 図面画像へのリンク 120×120 25 12 3500 110.00 186.8 3.11 46.0 AWG#24 7 190 ダブルベアリング 0.45 5.40 10.38 0.41 101.8
SC121225-H 図面画像へのリンク 図面画像へのリンク 120×120 25 12 4000 126.60 215.0 3.58 50.5 AWG#24 7 190 ダブルベアリング 0.59 7.08 13.11 0.52 128.6
SC121225-U 図面画像へのリンク 図面画像へのリンク 120×120 25 12 4500 140.10 238.0 3.97 52.0 AWG#24 7 190 ダブルベアリング 0.84 10.08 15.81 0.62 155.0
SC121438-L 図面画像へのリンク 図面画像へのリンク 140×140 38 12 5000 235.00 399.0 6.65 63.0 AWG#22 7 470 ダブルベアリング 2.0 24.0 30.00 1.18 294.2
SC121438-M 図面画像へのリンク 図面画像へのリンク 140×140 38 12 6000 280.00 475.4 7.92 67.0 AWG#22 7 470 ダブルベアリング 2.8 33.6 40.50 1.59 397.2
SC121438-H 図面画像へのリンク 図面画像へのリンク 140×140 38 12 6800 314.10 533.3 8.89 70.5 AWG#22 7 470 ダブルベアリング 4.1 49.2 54.60 2.15 535.5
SC121438-U 図面画像へのリンク 図面画像へのリンク 140×140 38 12 7300 340.00 577.3 9.62 71.0 AWG#22 7 470 ダブルベアリング 4.8 57.6 60.00 2.36 588.4
SC240938-U 図面画像へのリンク 図面画像へのリンク 92×92 38 24 12000 168.80 286.6 4.78 68.5 AWG#24 5 230 ダブルベアリング 1.40 33.6 73.60 2.90 721.8
SC240938-H 図面画像へのリンク 図面画像へのリンク 92×92 38 24 10000 140.70 238.9 3.98 64.5 AWG#24 5 230 ダブルベアリング 0.85 20.4 51.10 2.01 501.1
SC240938-M 図面画像へのリンク 図面画像へのリンク 92×92 38 24 8000 112.50 191.0 3.18 59.7 AWG#24 5 230 ダブルベアリング 0.45 10.8 32.70 1.29 320.7
SC241225-L 図面画像へのリンク 図面画像へのリンク 120×120 25 24 3000 93.30 158.4 2.64 42.0 AWG#24 7 190 ダブルベアリング 0.14 3.36 7.76 0.31 76.1
SC241225-M 図面画像へのリンク 図面画像へのリンク 120×120 25 24 3500 110.00 186.8 3.11 46.0 AWG#24 7 190 ダブルベアリング 0.25 4.80 10.38 0.41 101.8
SC241225-H 図面画像へのリンク 図面画像へのリンク 120×120 25 24 4000 126.60 215.0 3.58 50.5 AWG#24 7 190 ダブルベアリング 0.33 7.92 13.11 0.52 128.6
SC241225-U 図面画像へのリンク 図面画像へのリンク 120×120 25 24 4500 140.10 238.0 3.97 52.0 AWG#24 7 190 ダブルベアリング 0.40 9.60 15.81 0.62 155.0
SC241438-L 図面画像へのリンク 図面画像へのリンク 140×140 38 24 5000 235.00 399.0 6.65 63.0 AWG#22 7 470 ダブルベアリング 1.0 24.0 30.00 1.18 294.2
SC241438-M 図面画像へのリンク 図面画像へのリンク 140×140 38 24 6000 280.00 475.4 7.92 67.0 AWG#22 7 470 ダブルベアリング 1.4 33.6 40.50 1.59 397.2
SC241438-H 図面画像へのリンク 図面画像へのリンク 140×140 38 24 6800 314.10 533.3 8.89 70.5 AWG#22 7 470 ダブルベアリング 2.0 48.0 54.60 2.15 535.5
SC241438-U 図面画像へのリンク 図面画像へのリンク 140×140 38 24 7300 340.00 577.3 9.62 71.0 AWG#22 7 470 ダブルベアリング 2.4 57.6 60.00 2.36 588.4
SC480838-S 図面画像へのリンク 図面画像へのリンク 80×80 38 48 18500 138.70 235.4 3.92 73.3 AWG#22 5 250 ダブルベアリング 1.0 48.0 159.40 6.28 1563.2
SC481225-L 図面画像へのリンク 図面画像へのリンク 120×120 25 48 3000 93.30 158.4 2.64 42.0 AWG#24 7 190 ダブルベアリング 0.07 3.36 7.76 0.31 76.1
SC481225-M 図面画像へのリンク 図面画像へのリンク 120×120 25 48 3500 110.00 186.8 3.11 46.0 AWG#24 7 190 ダブルベアリング 0.10 4.80 10.38 0.41 101.8
SC481225-H 図面画像へのリンク 図面画像へのリンク 120×120 25 48 4000 126.60 215.0 3.58 50.5 AWG#24 7 190 ダブルベアリング 0.14 6.72 13.11 0.52 128.6
SC481225-U 図面画像へのリンク 図面画像へのリンク 120×120 25 48 4500 140.10 238.0 3.97 52.0 AWG#24 7 190 ダブルベアリング 0.19 9.12 15.81 0.62 155.0
SC481438-L 図面画像へのリンク 図面画像へのリンク 140×140 38 48 5000 235.00 399.0 6.65 63.0 AWG#22 7 470 ダブルベアリング 0.5 24.0 30.00 1.18 294.2
SC481438-M 図面画像へのリンク 図面画像へのリンク 140×140 38 48 6000 280.00 475.4 7.92 67.0 AWG#22 7 470 ダブルベアリング 0.7 33.6 40.50 1.59 397.2
SC481438-H 図面画像へのリンク 図面画像へのリンク 140×140 38 48 6800 314.10 533.3 8.89 70.5 AWG#22 7 470 ダブルベアリング 1.1 52.8 54.60 2.15 535.5
SC481438-U 図面画像へのリンク 図面画像へのリンク 140×140 38 48 7300 340.00 577.3 9.62 71.0 AWG#22 7 470 ダブルベアリング 1.3 62.4 60.00 2.36 588.4
SC481751-M 図面画像へのリンク 図面画像へのリンク 150×172 51 48 5000 355.00 602.8 10.05 68.0 AWG#22 7 870 ダブルベアリング 1.0 48.0 43.00 1.69 421.7
SC481751-H 図面画像へのリンク 図面画像へのリンク 150×172 51 48 6000 425.00 721.6 12.03 73.0 AWG#22 7 870 ダブルベアリング 1.8 86.4 56.00 2.20 549.2
SC481751-U 図面画像へのリンク 図面画像へのリンク 150×172 51 48 6500 459.00 779.4 12.99 74.0 AWG#22 7 870 ダブルベアリング 2.3 110.4 72.00 2.83 706.1
SC481751-S 図面画像へのリンク 図面画像へのリンク 150×172 51 48 7000 496.00 840.5 14.01 76.0 AWG#22 7 870 ダブルベアリング 2.9 139.2 84.40 3.32 827.7
SC481751-F 図面画像へのリンク 図面画像へのリンク 150×172 51 48 7200 508.00 862.6 14.38 77.0 AWG#22 7 870 ダブルベアリング 3.0 144.0 89.00 3.50 872.8
SC481751-G 図面画像へのリンク 図面画像へのリンク 150×172 51 48 7500 530.00 899.9 15.00 78.0 AWG#22 7 870 ダブルベアリング 3.4 163.2 96.90 3.81 950.3
SD120428-E 図面画像へのリンク 図面画像へのリンク 40×40 28 12 8000 11.20 19.1 0.32 36.9 AWG#26 5 47 ダブルベアリング 0.12 1.44 9.48 0.37 93.0
SD120428-L 図面画像へのリンク 図面画像へのリンク 40×40 28 12 10000 14.50 24.6 0.41 42.4 AWG#26 5 47 ダブルベアリング 0.17 2.04 14.61 0.58 143.3
SD120428-M 図面画像へのリンク 図面画像へのリンク 40×40 28 12 12000 17.50 29.6 0.49 48.0 AWG#26 5 47 ダブルベアリング 0.24 2.88 21.08 0.83 206.7
SD120428-H 図面画像へのリンク 図面画像へのリンク 40×40 28 12 14000 20.70 35.1 0.59 51.2 AWG#26 5 47 ダブルベアリング 0.35 4.20 28.52 1.12 279.7
SD120428-U 図面画像へのリンク 図面画像へのリンク 40×40 28 12 16000 23.30 39.6 0.66 54.2 AWG#26 5 47 ダブルベアリング 0.50 6.00 36.66 1.44 359.5
SD120428-S 図面画像へのリンク 図面画像へのリンク 40×40 28 12 18000 26.50 45.1 0.75 56.8 AWG#26 5 47 ダブルベアリング 0.70 8.40 47.46 1.87 465.4
SD120625-M 図面画像へのリンク 図面画像へのリンク 60×60 25 12 6000 28.10 47.7 0.80 41.1 AWG#26 7 70 ダブルベアリング 0.17 2.04 9.81 0.39 96.2
SD120625-H 図面画像へのリンク 図面画像へのリンク 60×60 25 12 7000 32.80 55.6 0.93 45.1 AWG#26 7 70 ダブルベアリング 0.24 2.88 13.40 0.53 131.4
SD120625-U 図面画像へのリンク 図面画像へのリンク 60×60 25 12 8000 37.40 63.6 1.06 48.6 AWG#26 7 70 ダブルベアリング 0.36 4.32 17.40 0.69 170.6
SD120625-S 図面画像へのリンク 図面画像へのリンク 60×60 25 12 9000 42.10 71.5 1.19 53.5 AWG#26 7 70 ダブルベアリング 0.51 6.12 22.10 0.87 216.7
SD120625-F 図面画像へのリンク 図面画像へのリンク 60×60 25 12 10000 46.80 79.5 1.33 54.4 AWG#26 7 70 ダブルベアリング 0.70 8.40 27.30 1.07 267.7

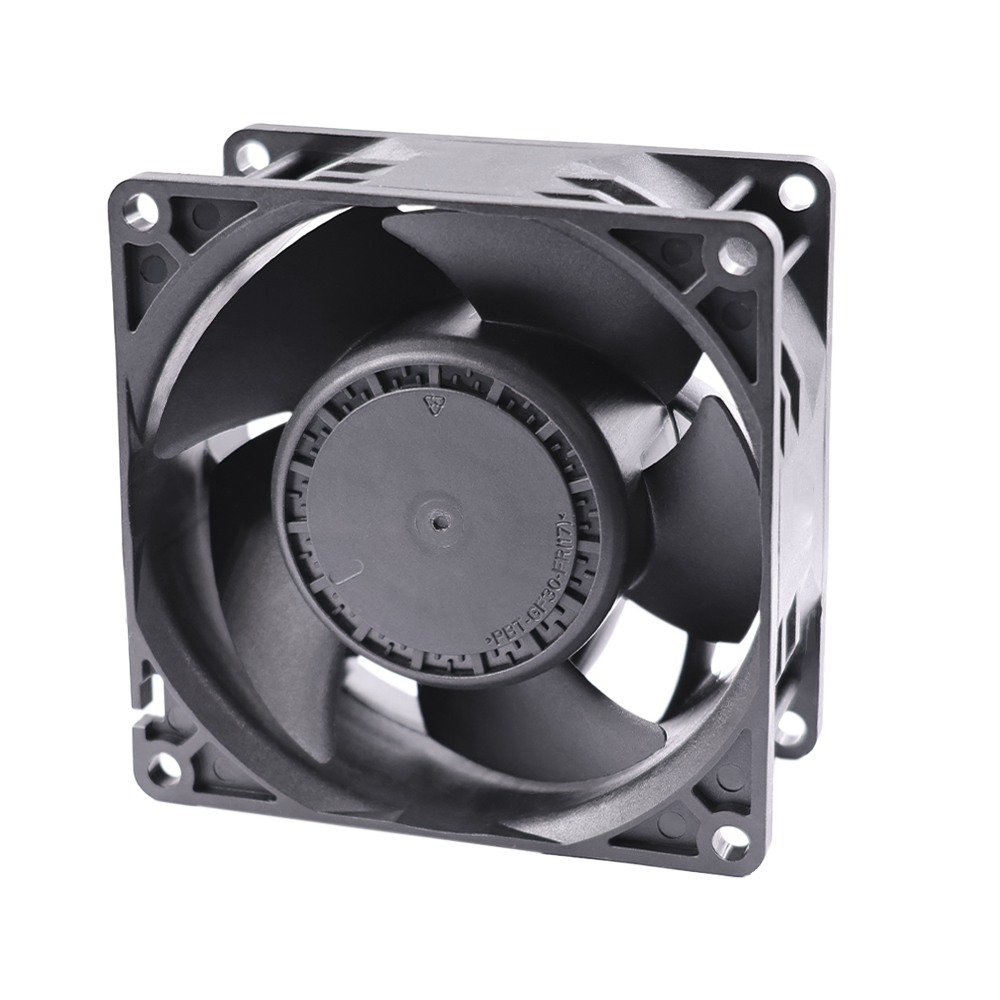

SD120838-L 図面画像へのリンク 図面画像へのリンク 80×80 38 12 11000 91.22 154.89 2.58 60.3 AWG#24 5 215 ダブルベアリング 1.14 13.63 56.92 2.24 558.2
SD120838-M 図面画像へのリンク 図面画像へのリンク 80×80 38 12 12000 99.51 168.97 2.82 61.8 AWG#24 5 215 ダブルベアリング 1.40 16.77 67.74 2.67 664.3
SD120838-H 図面画像へのリンク 図面画像へのリンク 80×80 38 12 13000 107.81 183.06 3.05 63.3 AWG#24 5 215 ダブルベアリング 1.72 20.62 79.50 3.13 779.7
SD120838-U 図面画像へのリンク 図面画像へのリンク 80×80 38 12 14000 116.10 197.14 3.29 66.1 AWG#24 5 215 ダブルベアリング 2.11 25.37 92.20 3.63 904.2
SD120838-S 図面画像へのリンク 図面画像へのリンク 80×80 38 12 15000 125.21 212.60 3.54 68.0 AWG#24 5 215 ダブルベアリング 2.60 31.20 99.66 3.92 977.4
SD120838-F 図面画像へのリンク 図面画像へのリンク 80×80 38 12 16000 133.56 226.92 3.78 70.0 AWG#24 5 215 ダブルベアリング 3.10 37.20 109.90 4.33 1077.8
SD120925-L 図面画像へのリンク 図面画像へのリンク 92×92 25 12 2400 46.59 79.1 1.32 32.0 AWG#24 7 129 ダブルベアリング 0.08 0.96 2.34 0.09 22.9
SD120925-M 図面画像へのリンク 図面画像へのリンク 92×92 25 12 2800 54.35 92.3 1.54 35.5 AWG#24 7 129 ダブルベアリング 0.12 1.44 3.27 0.13 32.1
SD120925-H 図面画像へのリンク 図面画像へのリンク 92×92 25 12 3200 62.00 105.3 1.76 39.0 AWG#24 7 129 ダブルベアリング 0.16 1.92 4.33 0.17 42.5
SD120925-U 図面画像へのリンク 図面画像へのリンク 92×92 25 12 3800 73.77 125.3 2.09 43.0 AWG#24 7 129 ダブルベアリング 0.24 2.88 6.41 0.25 62.9
SD121225-E 図面画像へのリンク 図面画像へのリンク 120×120 25 12 1500 71.20 120.9 2.02 29.5 AWG#24 9 130 ダブルベアリング 0.12 1.44 1.50 0.06 14.7
SD121225-L 図面画像へのリンク 図面画像へのリンク 120×120 25 12 1800 90.10 153.0 2.55 33.5 AWG#24 9 130 ダブルベアリング 0.21 2.52 2.40 0.09 23.5
SD121225-M 図面画像へのリンク 図面画像へのリンク 120×120 25 12 2200 106.50 180.8 3.01 38.5 AWG#24 9 130 ダブルベアリング 0.34 4.08 3.20 0.13 31.4
SD121225-H 図面画像へのリンク 図面画像へのリンク 120×120 25 12 2500 121.30 206.0 3.43 41.5 AWG#24 9 130 ダブルベアリング 0.49 5.88 3.90 0.15 38.2
SD240428-E 図面画像へのリンク 図面画像へのリンク 40×40 28 24 8000 11.20 19.1 0.32 36.9 AWG#26 5 47 ダブルベアリング 0.06 1.44 9.48 0.37 93.0
SD240428-L 図面画像へのリンク 図面画像へのリンク 40×40 28 24 10000 14.50 24.6 0.41 42.4 AWG#26 5 47 ダブルベアリング 0.08 1.92 14.61 0.58 143.3
SD240428-M 図面画像へのリンク 図面画像へのリンク 40×40 28 24 12000 17.50 29.6 0.49 48.0 AWG#26 5 47 ダブルベアリング 0.12 2.88 21.08 0.83 206.7
SD240428-H 図面画像へのリンク 図面画像へのリンク 40×40 28 24 14000 20.70 35.1 0.59 51.2 AWG#26 5 47 ダブルベアリング 0.18 4.32 28.52 1.12 279.7
SD240428-U 図面画像へのリンク 図面画像へのリンク 40×40 28 24 16000 23.30 39.6 0.66 54.2 AWG#26 5 47 ダブルベアリング 0.27 6.48 36.66 1.44 359.5
SD240428-S 図面画像へのリンク 図面画像へのリンク 40×40 28 24 18000 26.50 45.1 0.75 56.8 AWG#26 5 47 ダブルベアリング 0.38 9.12 47.46 1.87 465.4
SD240625-M 図面画像へのリンク 図面画像へのリンク 60×60 25 24 6000 28.10 47.7 0.80 41.1 AWG#26 7 70 ダブルベアリング 0.11 2.64 9.81 0.39 96.2
SD240625-H 図面画像へのリンク 図面画像へのリンク 60×60 25 24 7000 32.80 55.6 0.93 45.1 AWG#26 7 70 ダブルベアリング 0.15 3.60 13.40 0.53 131.4
SD240625-U 図面画像へのリンク 図面画像へのリンク 60×60 25 24 8000 37.40 63.6 1.06 48.6 AWG#26 7 70 ダブルベアリング 0.18 4.32 17.40 0.69 170.6
SD240625-S 図面画像へのリンク 図面画像へのリンク 60×60 25 24 9000 42.10 71.5 1.19 53.5 AWG#26 7 70 ダブルベアリング 0.26 6.24 22.10 0.87 216.7
SD240625-F 図面画像へのリンク 図面画像へのリンク 60×60 25 24 10000 46.80 79.5 1.33 54.4 AWG#26 7 70 ダブルベアリング 0.35 8.40 27.30 1.07 267.7
SD240838-L 図面画像へのリンク 図面画像へのリンク 80×80 38 24 11000 91.22 154.89 2.58 60.3 AWG#24 5 215 ダブルベアリング 0.57 13.63 56.92 2.24 558.2
SD240838-M 図面画像へのリンク 図面画像へのリンク 80×80 38 24 12000 99.51 168.97 2.82 61.8 AWG#24 5 215 ダブルベアリング 0.70 16.77 67.74 2.67 664.3
SD240838-H 図面画像へのリンク 図面画像へのリンク 80×80 38 24 13000 107.81 183.06 3.05 63.3 AWG#24 5 215 ダブルベアリング 0.86 20.62 79.50 3.13 779.7
SD240838-U 図面画像へのリンク 図面画像へのリンク 80×80 38 24 14000 116.10 197.14 3.29 66.1 AWG#24 5 215 ダブルベアリング 1.06 25.37 92.20 3.63 904.2
SD240838-S 図面画像へのリンク 図面画像へのリンク 80×80 38 24 15000 125.21 212.60 3.54 68.0 AWG#24 5 215 ダブルベアリング 1.30 31.20 99.66 3.92 977.4
SD240838-F 図面画像へのリンク 図面画像へのリンク 80×80 38 24 16000 133.56 226.92 3.78 70.0 AWG#24 5 215 ダブルベアリング 1.55 37.20 109.90 4.33 1077.8
SD240925-L 図面画像へのリンク 図面画像へのリンク 92×92 25 24 2400 46.59 79.1 1.32 32.0 AWG#24 7 129 ダブルベアリング 0.05 1.20 2.34 0.09 22.9
SD240925-M 図面画像へのリンク 図面画像へのリンク 92×92 25 24 2800 54.35 92.3 1.54 35.5 AWG#24 7 129 ダブルベアリング 0.07 1.68 3.27 0.13 32.1
SD240925-H 図面画像へのリンク 図面画像へのリンク 92×92 25 24 3200 62.00 105.3 1.76 39.0 AWG#24 7 129 ダブルベアリング 0.10 2.40 4.33 0.17 42.5
SD240925-U 図面画像へのリンク 図面画像へのリンク 92×92 25 24 3800 73.77 125.3 2.09 43.0 AWG#24 7 129 ダブルベアリング 0.16 3.84 6.41 0.25 62.9
SD241225-E 図面画像へのリンク 図面画像へのリンク 120×120 25 24 1500 71.20 120.9 2.02 29.5 AWG#24 9 130 ダブルベアリング 0.08 1.92 1.50 0.06 14.7
SD241225-L 図面画像へのリンク 図面画像へのリンク 120×120 25 24 1800 90.10 153.0 2.55 33.5 AWG#24 9 130 ダブルベアリング 0.11 2.64 2.40 0.09 23.5
SD241225-M 図面画像へのリンク 図面画像へのリンク 120×120 25 24 2200 106.50 180.8 3.01 38.5 AWG#24 9 130 ダブルベアリング 0.17 4.08 3.20 0.13 31.4
SD241225-H 図面画像へのリンク 図面画像へのリンク 120×120 25 24 2500 121.30 206.0 3.43 41.5 AWG#24 9 130 ダブルベアリング 0.28 6.72 3.90 0.15 38.2
SD480625-M 図面画像へのリンク 図面画像へのリンク 60×60 25 48 6000 28.10 47.7 0.80 41.1 AWG#26 7 70 ダブルベアリング 0.06 2.88 9.81 0.39 96.2
SD480625-H 図面画像へのリンク 図面画像へのリンク 60×60 25 48 7000 32.80 55.6 0.93 45.1 AWG#26 7 70 ダブルベアリング 0.08 3.84 13.40 0.53 131.4
SD480625-U 図面画像へのリンク 図面画像へのリンク 60×60 25 48 8000 37.40 63.6 1.06 48.6 AWG#26 7 70 ダブルベアリング 0.10 4.80 17.40 0.69 170.6
SD480625-S 図面画像へのリンク 図面画像へのリンク 60×60 25 48 9000 42.10 71.5 1.19 53.5 AWG#26 7 70 ダブルベアリング 0.15 7.20 22.10 0.87 216.7
SD480625-F 60×60 25 48 10000 46.92 79.7 1.33 53.0 AWG#26 9 70 ダブルベアリング 0.2 9.6 24.87 0.98 243.9
SD480838-L 図面画像へのリンク 図面画像へのリンク 80×80 38 48 11000 91.22 154.89 2.58 60.3 AWG#24 5 215 ダブルベアリング 0.28 13.63 56.92 2.24 558.2
SD480838-M 図面画像へのリンク 図面画像へのリンク 80×80 38 48 12000 99.51 168.97 2.82 61.8 AWG#24 5 215 ダブルベアリング 0.35 16.77 67.74 2.67 664.3
SD480838-H 図面画像へのリンク 図面画像へのリンク 80×80 38 48 13000 107.81 183.06 3.05 63.3 AWG#24 5 215 ダブルベアリング 0.43 20.62 79.50 3.13 779.7
SD480838-U 図面画像へのリンク 図面画像へのリンク 80×80 38 48 14000 116.10 197.14 3.29 66.1 AWG#24 5 215 ダブルベアリング 0.53 25.37 92.20 3.63 904.2
SD480925-L 図面画像へのリンク 図面画像へのリンク 92×92 25 48 2400 46.59 79.1 1.32 32.0 AWG#24 7 129 ダブルベアリング 0.04 1.92 2.34 0.09 22.9
SD480925-M 図面画像へのリンク 図面画像へのリンク 92×92 25 48 2800 54.35 92.3 1.54 35.5 AWG#24 7 129 ダブルベアリング 0.06 2.88 3.27 0.13 32.1
SD480925-H 図面画像へのリンク 図面画像へのリンク 92×92 25 48 3200 62.00 105.3 1.76 39.0 AWG#24 7 129 ダブルベアリング 0.08 3.84 4.33 0.17 42.5
SD480925-U 図面画像へのリンク 図面画像へのリンク 92×92 25 48 3800 73.77 125.3 2.09 43.0 AWG#24 7 129 ダブルベアリング 0.14 6.72 6.41 0.25 62.9
SD481225-E 図面画像へのリンク 図面画像へのリンク 120×120 25 48 1500 71.20 120.9 2.02 29.5 AWG#24 9 130 ダブルベアリング 0.05 2.40 1.50 0.06 14.7
SD481225-L 図面画像へのリンク 図面画像へのリンク 120×120 25 48 1800 90.10 153.0 2.55 33.5 AWG#24 9 130 ダブルベアリング 0.08 3.84 2.40 0.09 23.5
SD481225-M 図面画像へのリンク 図面画像へのリンク 120×120 25 48 2200 106.50 180.8 3.01 38.5 AWG#24 9 130 ダブルベアリング 0.10 4.80 3.20 0.13 31.4
SD481225-H 図面画像へのリンク 図面画像へのリンク 120×120 25 48 2500 121.30 206.0 3.43 41.5 AWG#24 9 130 ダブルベアリング 0.18 8.64 3.90 0.15 38.2
SE120428-S 図面画像へのリンク 図面画像へのリンク 40×40 28 12 25000 33.40 56.7 0.95 67.9 AWG#26 7 48 ダブルベアリング 1.50 18.00 111.64 4.40 1094.9
SE120428-X 図面画像へのリンク 図面画像へのリンク 40×40 28 12 10000 13.40 22.7 0.38 47.7 AWG#26 7 48 ダブルベアリング 0.18 2.16 19.78 0.78 194.0
SE120428-L 図面画像へのリンク 図面画像へのリンク 40×40 28 12 16000 20.80 35.3 0.59 57.7 AWG#26 7 48 ダブルベアリング 0.50 6.00 46.82 1.84 459.2
SE120428-M 図面画像へのリンク 図面画像へのリンク 40×40 28 12 18000 23.30 39.6 0.66 59.8 AWG#26 7 48 ダブルベアリング 0.68 8.16 56.43 2.22 553.4
SE120428-E 図面画像へのリンク 図面画像へのリンク 40×40 28 12 13000 17.30 29.3 0.49 53.0 AWG#26 7 48 ダブルベアリング 0.30 3.60 31.67 1.25 310.6
SE120428-U 図面画像へのリンク 図面画像へのリンク 40×40 28 12 23000 30.60 52.0 0.87 66.6 AWG#26 7 48 ダブルベアリング 1.20 14.40 86.18 3.39 845.2
SE120428-H 図面画像へのリンク 図面画像へのリンク 40×40 28 12 20000 26.10 44.3 0.74 63.5 AWG#26 7 48 ダブルベアリング 0.95 11.40 65.64 2.58 643.7

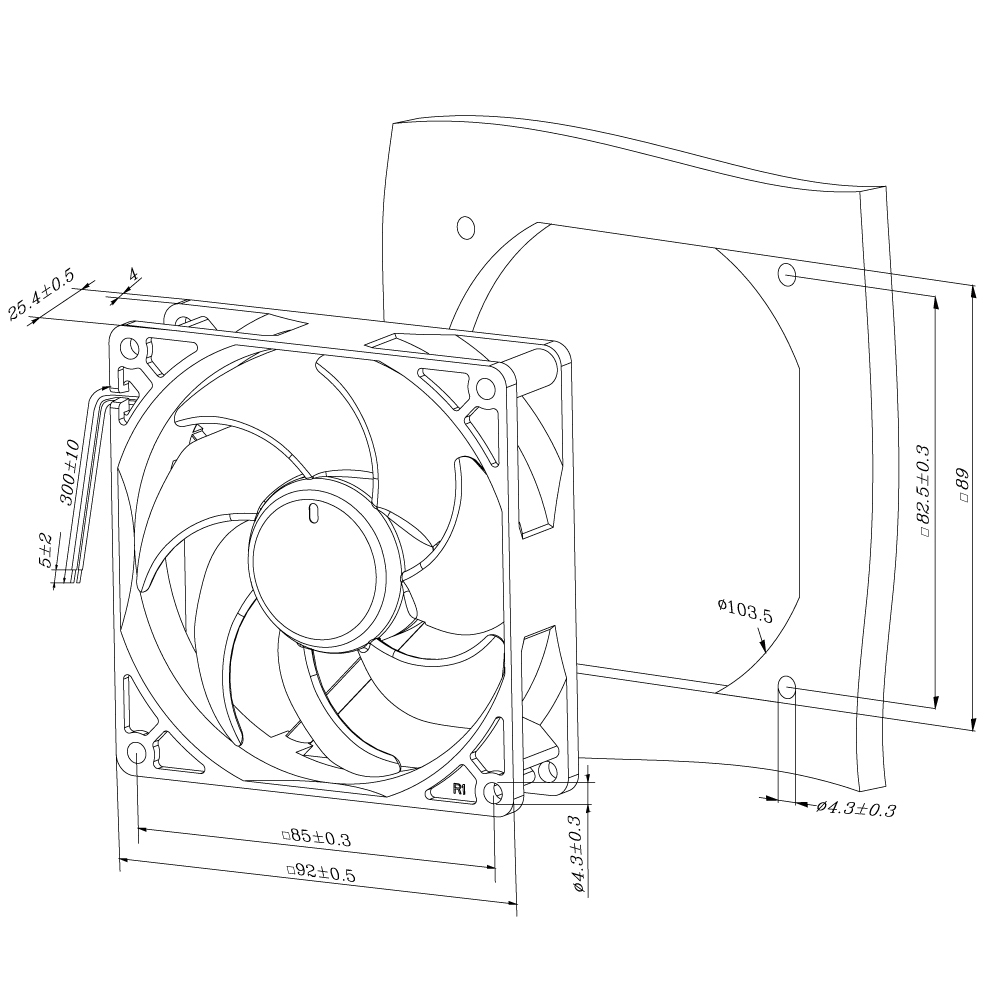

SE120925-L 図面画像へのリンク 図面画像へのリンク 92×92 25 12 3000 50.00 84.9 1.42 32.2 AWG#26 7 100 ダブルベアリング 0.11 1.32 3.70 0.15 36.3
SE120925-M 図面画像へのリンク 図面画像へのリンク 92×92 25 12 3500 58.40 99.2 1.65 36.2 AWG#26 7 100 ダブルベアリング 0.16 1.92 5.04 0.20 49.4
SE120925-H 図面画像へのリンク 図面画像へのリンク 92×92 25 12 4000 66.70 113.3 1.89 39.7 AWG#26 7 100 ダブルベアリング 0.22 2.64 6.59 0.26 64.6
SE120925-U 図面画像へのリンク 図面画像へのリンク 92×92 25 12 4500 75.10 127.5 2.13 42.8 AWG#26 7 100 ダブルベアリング 0.30 3.60 8.33 0.33 81.7
SE120925-S 図面画像へのリンク 図面画像へのリンク 92×92 25 12 5000 83.40 141.6 2.36 45.5 AWG#26 7 100 ダブルベアリング 0.40 4.80 10.30 0.41 101.0
SE121225-L 図面画像へのリンク 図面画像へのリンク 120×120 25 12 3000 99.00 168.1 2.80 45.0 AWG#24 9 260 ダブルベアリング 0.42 5.04 7.54 0.30 73.9
SE121225-M 図面画像へのリンク 図面画像へのリンク 120×120 25 12 3500 115.70 196.5 3.28 49.0 AWG#24 9 260 ダブルベアリング 0.57 6.84 10.26 0.40 100.6
SE121225-H 図面画像へのリンク 図面画像へのリンク 120×120 25 12 4000 132.10 224.3 3.74 53.0 AWG#24 9 260 ダブルベアリング 0.75 9.00 13.40 0.53 131.4
SE121225-U 図面画像へのリンク 図面画像へのリンク 120×120 25 12 4500 148.60 252.3 4.21 55.0 AWG#24 9 260 ダブルベアリング 1.04 12.48 17.00 0.67 166.7
SE121225-S 図面画像へのリンク 図面画像へのリンク 120×120 25 12 5000 165.10 280.3 4.67 57.0 AWG#24 9 260 ダブルベアリング 1.38 16.56 20.90 0.82 205.0
SE121225-F 図面画像へのリンク 図面画像へのリンク 120×120 25 12 5500 181.60 308.4 5.14 59.0 AWG#24 9 260 ダブルベアリング 1.70 20.40 25.40 1.00 249.1
SE121238-M 図面画像へのリンク 図面画像へのリンク 120×120 38 12 4000 172.00 292.0 4.87 58.9 AWG#24 11 370 ダブルベアリング 1.56 18.72 17.40 0.69 170.6
SE121238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 12 4800 206.40 350.4 5.84 62.9 AWG#24 11 370 ダブルベアリング 2.68 32.16 25.06 0.99 245.8
SE121238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 12 5500 236.50 401.5 6.69 65.8 AWG#24 11 370 ダブルベアリング 4.00 48.00 32.89 1.29 322.6
SE240925-L 図面画像へのリンク 図面画像へのリンク 92×92 25 24 3000 50.00 84.9 1.42 32.2 AWG#26 7 100 ダブルベアリング 0.07 1.68 3.70 0.15 36.3
SE240925-M 図面画像へのリンク 図面画像へのリンク 92×92 25 24 3500 58.40 99.2 1.65 36.2 AWG#26 7 100 ダブルベアリング 0.09 2.16 5.04 0.20 49.4
SE240925-H 図面画像へのリンク 図面画像へのリンク 92×92 25 24 4000 66.70 113.3 1.89 39.7 AWG#26 7 100 ダブルベアリング 0.12 2.88 6.59 0.26 64.6
SE240925-U 図面画像へのリンク 図面画像へのリンク 92×92 25 24 4500 75.10 127.5 2.13 42.8 AWG#26 7 100 ダブルベアリング 0.14 3.36 8.33 0.33 81.7
SE240925-S 図面画像へのリンク 図面画像へのリンク 92×92 25 24 5000 83.40 141.6 2.36 45.5 AWG#26 7 100 ダブルベアリング 0.21 5.04 10.30 0.41 101.0
SE241225-L 図面画像へのリンク 図面画像へのリンク 120×120 25 24 3000 99.00 168.1 2.80 45.0 AWG#24 9 260 ダブルベアリング 0.28 6.72 7.54 0.30 73.9
SE241225-M 図面画像へのリンク 図面画像へのリンク 120×120 25 24 3500 115.70 196.5 3.28 49.0 AWG#24 9 260 ダブルベアリング 0.38 9.12 10.26 0.40 100.6
SE241225-H 図面画像へのリンク 図面画像へのリンク 120×120 25 24 4000 132.10 224.3 3.74 53.0 AWG#24 9 260 ダブルベアリング 0.47 11.28 13.40 0.53 131.4
SE241225-U 図面画像へのリンク 図面画像へのリンク 120×120 25 24 4500 148.60 252.3 4.21 55.0 AWG#24 9 260 ダブルベアリング 0.59 14.16 17.00 0.67 166.7
SE241225-S 図面画像へのリンク 図面画像へのリンク 120×120 25 24 5000 165.10 280.3 4.67 57.0 AWG#24 9 260 ダブルベアリング 0.73 17.52 20.90 0.82 205.0
SE241238-M 図面画像へのリンク 図面画像へのリンク 120×120 38 24 4000 172.00 292.0 4.87 58.9 AWG#24 11 370 ダブルベアリング 0.78 18.72 17.40 0.69 170.6
SE241238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 24 4800 206.40 350.4 5.84 62.9 AWG#24 11 370 ダブルベアリング 1.34 32.16 25.06 0.99 245.8
SE241238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 24 5500 236.50 401.5 6.69 65.8 AWG#24 11 370 ダブルベアリング 2.00 48.00 32.89 1.29 322.6
SE241238-S 図面画像へのリンク 図面画像へのリンク 120×120 38 24 6200 266.60 452.7 6.69 68.5 AWG#24 11 370 ダブルベアリング 2.90 69.60 41.80 1.65 409.9
SE481225-L 図面画像へのリンク 図面画像へのリンク 120×120 25 48 3000 99.00 168.1 2.80 45.0 AWG#24 9 260 ダブルベアリング 0.17 8.16 7.54 0.30 73.9
SE481225-M 図面画像へのリンク 図面画像へのリンク 120×120 25 48 3500 115.70 196.5 3.28 49.0 AWG#24 9 260 ダブルベアリング 0.22 10.56 10.26 0.40 100.6
SE481225-H 図面画像へのリンク 図面画像へのリンク 120×120 25 48 4000 132.10 224.3 3.74 53.0 AWG#24 9 260 ダブルベアリング 0.27 12.96 13.40 0.53 131.4
SE481225-U 図面画像へのリンク 図面画像へのリンク 120×120 25 48 4500 148.60 252.3 4.21 55.0 AWG#24 9 260 ダブルベアリング 0.32 15.36 17.00 0.67 166.7
SE481225-S 図面画像へのリンク 図面画像へのリンク 120×120 25 48 5000 165.10 280.3 4.67 57.0 AWG#24 9 260 ダブルベアリング 0.40 19.20 20.90 0.82 205.0
SE481238-M 図面画像へのリンク 図面画像へのリンク 120×120 38 48 4000 172.00 292.0 4.87 58.9 AWG#24 11 370 ダブルベアリング 0.39 18.72 17.40 0.69 170.6
SE481238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 48 4800 206.40 350.4 5.84 62.9 AWG#24 11 370 ダブルベアリング 0.67 32.16 25.06 0.99 245.8
SE481238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 48 5500 236.50 401.5 6.69 65.8 AWG#24 11 370 ダブルベアリング 1.01 48.48 32.89 1.29 322.6
SF120925-L 図面画像へのリンク 図面画像へのリンク 92×92 25 12 3500 58.30 99.0 1.65 40.3 AWG#24 7 150 ダブルベアリング 0.19 2.28 6.03 0.24 59.1
SF120925-M 図面画像へのリンク 図面画像へのリンク 92×92 25 12 4000 66.70 113.2 1.89 43.7 AWG#24 7 150 ダブルベアリング 0.28 3.36 7.75 0.31 76.0
SF120925-H 図面画像へのリンク 図面画像へのリンク 92×92 25 12 4500 75.80 128.7 2.15 46.8 AWG#24 7 150 ダブルベアリング 0.38 4.56 9.64 0.38 94.5
SF120925-U 図面画像へのリンク 図面画像へのリンク 92×92 25 12 5000 84.60 143.7 2.40 49.5 AWG#24 7 150 ダブルベアリング 0.57 6.84 11.70 0.46 114.7
SF120925-S 図面画像へのリンク 図面画像へのリンク 92×92 25 12 5500 94.10 159.7 2.66 52.0 AWG#24 7 150 ダブルベアリング 0.67 8.04 14.40 0.57 141.2
SF120925-F 図面画像へのリンク 図面画像へのリンク 92×92 25 12 5600 95.50 162.2 2.70 52.5 AWG#24 7 150 ダブルベアリング 0.70 8.40 14.80 0.58 145.1
SF121238-E 図面画像へのリンク 図面画像へのリンク 120×120 38 12 3100 139.60 237.0 3.95 50.3 AWG#24 7 300 ダブルベアリング 0.60 7.20 9.47 0.37 92.9
SF121238-L 図面画像へのリンク 図面画像へのリンク 120×120 38 12 3600 162.10 275.3 4.59 53.5 AWG#24 7 300 ダブルベアリング 0.90 10.80 12.77 0.50 125.2
SF121238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 12 4300 198.90 337.7 5.63 59.9 AWG#24 7 300 ダブルベアリング 1.80 21.60 17.95 0.71 176.0
SF240925-L 図面画像へのリンク 図面画像へのリンク 92×92 25 24 3500 58.30 99.0 1.65 40.3 AWG#24 7 150 ダブルベアリング 0.09 2.16 6.03 0.24 59.1
SF240925-M 図面画像へのリンク 図面画像へのリンク 92×92 25 24 4000 66.70 113.2 1.89 43.7 AWG#24 7 150 ダブルベアリング 0.14 3.36 7.75 0.31 76.0
SF240925-H 図面画像へのリンク 図面画像へのリンク 92×92 25 24 4500 75.80 128.7 2.15 46.8 AWG#24 7 150 ダブルベアリング 0.19 4.56 9.64 0.38 94.5
SF240925-U 図面画像へのリンク 図面画像へのリンク 92×92 25 24 5000 84.60 143.7 2.40 49.5 AWG#24 7 150 ダブルベアリング 0.28 6.72 11.70 0.46 114.7
SF240925-S 図面画像へのリンク 図面画像へのリンク 92×92 25 24 5500 94.10 159.7 2.66 52.0 AWG#24 7 150 ダブルベアリング 0.34 8.16 14.40 0.57 141.2
SF240925-F 図面画像へのリンク 図面画像へのリンク 92×92 25 24 6000 102.30 173.8 2.90 54.3 AWG#24 7 150 ダブルベアリング 0.40 9.60 17.00 0.67 166.7
SF241238-E 図面画像へのリンク 図面画像へのリンク 120×120 38 24 3100 139.60 237.0 3.95 50.3 AWG#24 7 300 ダブルベアリング 0.30 7.20 9.47 0.37 92.9
SF241238-L 図面画像へのリンク 図面画像へのリンク 120×120 38 24 3600 162.10 275.3 4.59 53.5 AWG#24 7 300 ダブルベアリング 0.45 10.80 12.77 0.50 125.2
SF241238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 24 4300 198.90 337.7 5.63 59.9 AWG#24 7 300 ダブルベアリング 0.90 21.60 17.95 0.71 176.0
SF481238-E 図面画像へのリンク 図面画像へのリンク 120×120 38 48 3100 139.60 237.0 3.95 50.3 AWG#24 7 300 ダブルベアリング 0.15 7.20 9.47 0.37 92.9
SF481238-L 図面画像へのリンク 図面画像へのリンク 120×120 38 48 3600 162.10 275.3 4.59 53.5 AWG#24 7 300 ダブルベアリング 0.23 11.04 12.77 0.50 125.2
SF481238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 48 4300 198.90 337.7 5.63 59.9 AWG#24 7 300 ダブルベアリング 0.45 21.60 17.95 0.71 176.0
SG120625-E 図面画像へのリンク 図面画像へのリンク 60×60 25 12 4000 20.70 35.1 0.59 25.6 AWG#24 7 60 ダブルベアリング 0.11 1.32 4.48 0.81 43.9
SG120625-L 図面画像へのリンク 図面画像へのリンク 60×60 25 12 5000 25.90 44.0 0.73 33.9 AWG#24 7 60 ダブルベアリング 0.17 2.04 6.18 0.24 60.6
SG120625-M 図面画像へのリンク 図面画像へのリンク 60×60 25 12 6000 31.30 53.2 0.89 39.6 AWG#24 7 60 ダブルベアリング 0.25 3.00 9.70 0.38 95.1
SG120625-H 図面画像へのリンク 図面画像へのリンク 60×60 25 12 7000 36.90 62.6 1.04 44.0 AWG#24 7 60 ダブルベアリング 0.36 4.32 13.00 0.51 127.5
SG121238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 12 4000 131.30 222.9 3.72 55.2 AWG#24 7 270 ダブルベアリング 0.60 7.20 15.10 0.59 148.1
SG121238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 12 5000 164.20 278.8 4.65 60.0 AWG#24 7 270 ダブルベアリング 1.16 13.92 23.60 0.93 231.4
SG121238-S 図面画像へのリンク 図面画像へのリンク 120×120 38 12 6000 197.00 334.5 5.58 64.0 AWG#24 7 270 ダブルベアリング 2.00 24.00 34.00 1.34 333.4
SG240625-E 図面画像へのリンク 図面画像へのリンク 60×60 25 24 4000 20.70 35.1 0.59 25.6 AWG#24 7 60 ダブルベアリング 0.07 0.84 4.48 0.18 43.9
SG240625-L 図面画像へのリンク 図面画像へのリンク 60×60 25 24 5000 25.90 44.0 0.73 33.9 AWG#24 7 60 ダブルベアリング 0.09 2.16 6.18 0.24 60.6
SG240625-M 図面画像へのリンク 図面画像へのリンク 60×60 25 24 6000 31.30 53.2 0.89 39.6 AWG#24 7 60 ダブルベアリング 0.12 2.88 9.70 0.38 95.1
SG240625-H 図面画像へのリンク 図面画像へのリンク 60×60 25 24 7000 36.90 62.6 1.04 44.0 AWG#24 7 60 ダブルベアリング 0.17 4.08 13.00 0.51 127.5
SG240625-U 図面画像へのリンク 図面画像へのリンク 60×60 25 24 8000 41.80 71.0 1.18 46.8 AWG#24 7 60 ダブルベアリング 0.19 4.56 16.00 0.63 156.9
SG241238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 24 4000 131.30 222.9 3.72 55.2 AWG#24 7 270 ダブルベアリング 0.30 7.20 15.10 0.59 148.1
SG241238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 24 5000 164.20 278.8 4.65 60.0 AWG#24 7 270 ダブルベアリング 0.58 13.92 23.60 0.93 231.4
SG241238-S 図面画像へのリンク 図面画像へのリンク 120×120 38 24 6000 197.00 334.5 5.58 64.0 AWG#24 7 270 ダブルベアリング 1.00 24.00 34.00 1.34 333.4
SG482138-H 図面画像へのリンク 図面画像へのリンク 120×120 38 48 4000 131.30 222.9 3.72 55.2 AWG#24 7 270 ダブルベアリング 0.15 7.20 15.10 0.59 148.1
SG482138-U 図面画像へのリンク 図面画像へのリンク 120×120 38 48 5000 164.20 278.8 4.65 60.0 AWG#24 7 270 ダブルベアリング 0.29 13.92 23.60 0.93 231.4
SG482138-S 図面画像へのリンク 図面画像へのリンク 120×120 38 48 6000 197.00 334.5 5.58 64.0 AWG#24 7 270 ダブルベアリング 0.50 24.00 34.00 1.34 333.4
SH241238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 24 6000 215.70 366.2 6.10 63.8 AWG#20 7 500 ダブルベアリング 1.20 28.8 36.20 1.42 355.0
SH241238-S 図面画像へのリンク 図面画像へのリンク 120×120 38 24 8000 287.60 488.3 8.14 70.1 AWG#20 7 500 ダブルベアリング 2.50 60.0 64.20 2.53 629.6
SH241238-F 図面画像へのリンク 図面画像へのリンク 120×120 38 24 10000 359.50 610.3 10.17 74.9 AWG#20 7 500 ダブルベアリング 4.60 110.4 100.40 3.95 984.6
SH481238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 48 6500 233.70 396.8 6.61 65.6 AWG#20 7 500 ダブルベアリング 0.64 30.7 42.40 1.67 415.8
SH481238-S 図面画像へのリンク 図面画像へのリンク 120×120 38 48 8500 305.60 518.8 8.65 71.4 AWG#20 7 500 ダブルベアリング 1.45 69.6 72.60 2.86 712.0
SH481238-F 図面画像へのリンク 図面画像へのリンク 120×120 38 48 10500 377.50 640.9 10.68 76.0 AWG#20 7 500 ダブルベアリング 2.70 129.6 110.70 4.36 1085.6
SI120428-U 図面画像へのリンク 図面画像へのリンク 40×40 28 12 27000 29.70 50.4 0.84 63.2 AWG#26 5 48 ダブルベアリング 1.20 14.40 109.40 4.31 1072.9
SI120428-S 図面画像へのリンク 図面画像へのリンク 40×40 28 12 30000 33.80 57.4 0.96 68.2 AWG#26 5 48 ダブルベアリング 2.00 24.00 139.40 5.49 1367.1
SI120428-F 図面画像へのリンク 図面画像へのリンク 40×40 28 12 35000 38.80 65.9 1.10 68.2 AWG#26 5 48 ダブルベアリング 2.30 27.60 184.40 7.26 1808.4
SI121238-M 図面画像へのリンク 図面画像へのリンク 120×120 38 12 3000 131.50 223.3 3.72 46.0 AWG#24 7 250 ダブルベアリング 0.50 6.00 7.00 0.28 68.6
SI121238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 12 4000 176.00 298.8 4.98 52.0 AWG#24 7 250 ダブルベアリング 1.00 12.00 13.00 0.51 127.5
SI121238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 12 4500 197.30 335.0 5.58 55.0 AWG#24 7 250 ダブルベアリング 1.40 16.80 15.60 0.61 153.0
SI241238-M 図面画像へのリンク 図面画像へのリンク 120×120 38 24 3000 131.50 223.3 3.72 46.0 AWG#24 7 250 ダブルベアリング 0.25 6.00 7.00 0.28 68.6
SI241238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 24 4000 176.00 298.8 4.98 52.0 AWG#24 7 250 ダブルベアリング 0.50 12.00 13.00 0.51 127.5
SI241238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 24 4500 197.30 335.0 5.58 55.0 AWG#24 7 250 ダブルベアリング 0.70 16.80 15.60 0.61 153.0
SI481238-M 図面画像へのリンク 図面画像へのリンク 120×120 38 48 3000 131.50 223.3 3.72 46.0 AWG#24 7 250 ダブルベアリング 0.13 6.24 7.00 0.28 68.6
SI481238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 48 4000 176.00 298.8 4.98 52.0 AWG#24 7 250 ダブルベアリング 0.25 12.00 13.00 0.51 127.5
SI481238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 48 4500 197.30 335.0 5.58 55.0 AWG#24 7 250 ダブルベアリング 0.35 16.80 15.60 0.61 153.0
SJ120428-L 図面画像へのリンク 図面画像へのリンク 40×40 28 12 13000 15.90 27.0 0.45 48.8 AWG#26 5 47 ダブルベアリング 0.22 2.64 27.40 1.08 268.7
SJ120428-M 図面画像へのリンク 図面画像へのリンク 40×40 28 12 16000 19.80 33.6 0.56 54.2 AWG#26 5 47 ダブルベアリング 0.35 4.20 39.60 1.56 388.4
SJ120428-H 図面画像へのリンク 図面画像へのリンク 40×40 28 12 18000 22.10 37.5 0.63 56.4 AWG#26 5 47 ダブルベアリング 0.45 5.40 49.10 1.93 481.5
SJ120428-U 図面画像へのリンク 図面画像へのリンク 40×40 28 12 20000 24.30 41.3 0.69 58.3 AWG#26 5 47 ダブルベアリング 0.56 6.72 60.50 2.38 593.3
SJ120428-S 図面画像へのリンク 図面画像へのリンク 40×40 28 12 22000 27.00 45.8 0.76 59.4 AWG#26 5 47 ダブルベアリング 0.70 8.40 70.40 2.77 690.4
SJ241238-M 図面画像へのリンク 図面画像へのリンク 120×120 38 24 4000 138.90 235.9 3.93 52.8 AWG#24 7 340 ダブルベアリング 0.32 3.84 10.51 0.41 103.1
SJ241238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 24 5000 173.70 394.9 6.58 57.7 AWG#24 7 340 ダブルベアリング 0.60 7.20 20.16 0.79 197.7
SJ241238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 24 6000 210.50 357.5 5.96 61.7 AWG#24 7 340 ダブルベアリング 1.05 12.60 30.08 1.18 295.0
SJ241238-S 図面画像へのリンク 図面画像へのリンク 120×120 38 24 7000 246.40 418.4 6.97 65.0 AWG#24 7 340 ダブルベアリング 1.53 18.40 47.36 1.86 464.5
SJ481238-M 図面画像へのリンク 図面画像へのリンク 120×120 38 48 4000 138.90 235.9 3.93 52.8 AWG#24 7 340 ダブルベアリング 0.20 4.80 10.51 0.41 103.1
SJ481238-H 図面画像へのリンク 図面画像へのリンク 120×120 38 48 5000 173.70 294.9 4.92 57.7 AWG#24 7 340 ダブルベアリング 0.30 7.20 20.16 0.79 197.7
SJ481238-U 図面画像へのリンク 図面画像へのリンク 120×120 38 48 6000 210.50 357.5 5.96 61.7 AWG#24 7 340 ダブルベアリング 0.53 12.70 30.08 1.18 295.0
SJ481238-S 図面画像へのリンク 図面画像へのリンク 120×120 38 48 7000 246.40 418.4 6.97 65.0 AWG#24 7 340 ダブルベアリング 0.73 17.50 47.36 1.86 464.5
冷却ファンTOPへ戻る
