約400種類の軸流ファンを取り扱い
PCやサーバー、産業用機械、医療機器、自動車、空調設備など、幅広い分野で活躍する冷却ファンを提供しています。機器の安定稼働と効率向上をサポートする軸流ファンを取り揃えています。
お客様のニーズに合わせたカスタマイズも可能です。詳細はお問い合わせください。
お客様のニーズに合わせたカスタマイズも可能です。詳細はお問い合わせください。
冷却ファンがすぐ見つかる！
欲しいサイズや風量のファンが見当たらない…探すのが面倒…そんな事はありませんか？ ジョー・プリンスでは、約400種類の軸流ファンを取り扱っています。冷却ファン選定ページより、ご希望のファンが見つかります。追加オプションも多数ありますので、「ファンを探す」よりお問い合わせ下さい。
取り扱い冷却ファンProduct
冷却ファン選定ページでは、サイズ、回転速度、電圧、風量、騒音などから選定が行えます。 ご希望の数値を入力、選択し、検索を押すと対象の品番が表示されます。
サイズ
- 縦横
- 30mm～172mm
- 厚み
- 10mm～51mm
回転速度・風量
- 回転速度
- 1500～26000rpm
- 最大風量
- 0.09～15m3/min
定格電圧
- 定格電圧
- 5V、12V、24V、48V
冷却ファンの仕様をカスタマイズ可能です。以下のオプションからお選びいただけます。
出力信号
- FG（周波数発生器）
- RD（回転検出器）
- 温度センサー
特別仕様
- RoHS対応
- ハロゲンフリー
オプションの詳細
FG/Frequency Generator（ファンクションジェネレーター）
モーターの磁極の切り替わりに連動し出力される信号のこと。
この信号により、モーターの回転数を知ることができます。

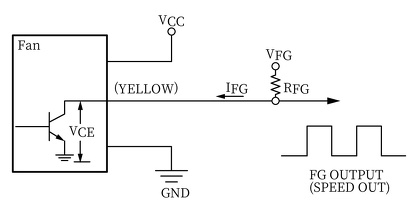

FG（周波数発生器）信号出力回路：
回転周波数検出のためのコレクター開放出力
注:Max.VFG=VCC VDC,MAX.IFG=5ma,==RFG>=VFG/IFG
推奨 RFG=10kΩ

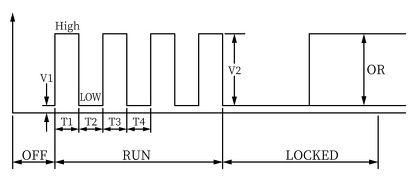

FG型出力波形
1. モーターの回転条件
V1：IFGが3mA未満の場合、0.7V以内
V2：FG信号は高電圧を出力
VFG最大電圧＝VccDuty-T1/(T1+T2)×100=5015%
V1_V2上昇時間：1.0ms未満
V2_V1下降時間：1.0ms未満

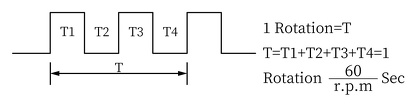

回転速度（RPM）=(60/2)×fFG=30×fFG
ｆFG：FG出力波形の周波数（Hz）
2. モーターロック状態（VCC）
モーターロック時に出力を低または高に固定する機能。
4極モーター：4極モーター付きファン
RD/Rotation Detector（RD信号出力）
ファンが正常に回転しているかを検出する機能。
故障や障害物でファンが正常に回転していない場合に信号を発信します。

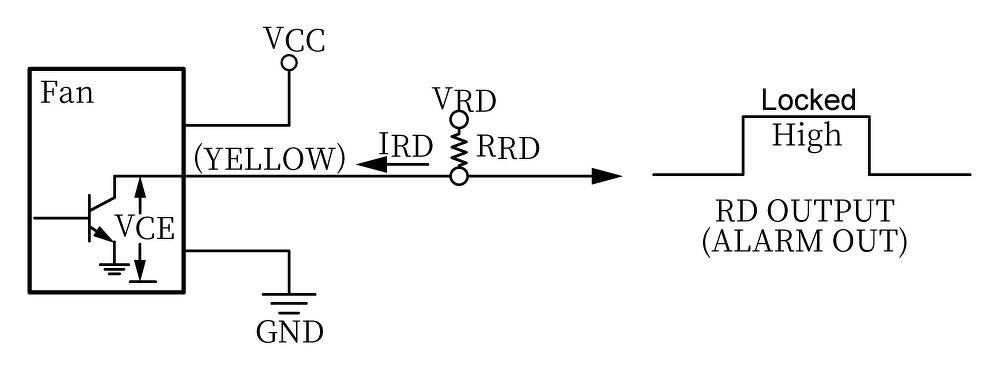

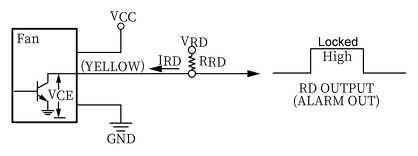

RD（回転検出器）信号出力回路：
回転アラーム検出のためのコレクター開放出力
注：Max.VRD＝Vcc,Max.IRD＝5ｍA,＝＝＞RRD>＝VRD/IRD
推奨：RRD=10kΩ

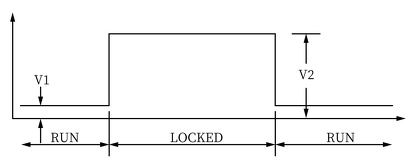

1. モーター回転条件（25℃、V-Vcc）
V1:IRGが3ｍA未満の場合、0.7V以内
V2：RD信号出力高圧、VRD最大値
電圧＝Vcc
2. モーターロック状態（Vcc）
モーターロック時に出力を高に固定する機能。
PWM/Pulse Width Modulation（パルス幅変調方式）
パルス幅を長くしたり短くしたりして流す電流や電圧を調整します。
回転数を制御することができます。

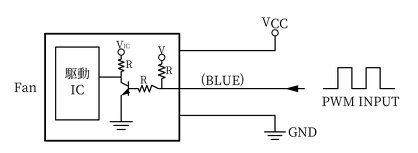

PWM回路：（参照）

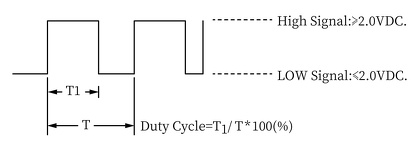

PWM制御信号入力
範囲：信号電圧DC 0V～5.5V（V=5V）
ご希望のオプションについてはお問い合わせフォームからご連絡下さい。
お問い合わせ・お見積りの流れ
冷却ファンを選定
冷却ファンを選定ページで検索し、ご希望の冷却ファンを選びます。
問い合わせ・見積りフォーム
問い合わせ・見積りフォームに必要情報を入力します。
営業担当より連絡
お近くの営業拠点より見積りや問い合わせの回答が届きます。
- コネクターは付属していますか？
- コネクターは付属しておりません
- 注文後の納期はどのくらいですか
- 受注後、3か月～4か月となっております。
- カスタム仕様のファンは対応可能ですか？
- 可能です。オプション機能よりご確認下さい。
- 保証期間はありますか？
- 保証期間は1年です。
- 見積り依頼後、どれぐらいで回答頂けますか？
- 約2週間程度でご回答いたします。返信がない場合は、お手数ですがご連絡頂けますよう宜しくお願いします。状況によっては、解答が遅くなる場合がございます。ご了承下さい。
- 最低ロットはありますか？
- 最低ロットは100個からとなっております。
